Ano ang RK3576 Chip?

Ang Rockchip RK3576 Second-Generation 8NM High-Performance AIOT Platform ay isang mataas na pagganap, mababang-kapangyarihan SOC (system-on-chip) processor na angkop para sa iba't ibang mga senaryo ng aplikasyon tulad ng mga PC na nakabatay sa ARM, mga aparato sa computing ng gilid, at mga personal na aparato sa mobile internet. Gumagamit ito ng isang walong-core na CPU batay sa arkitektura ng ARM, isinasama ang isang independiyenteng 6tops (TERA operations bawat segundo) NPU (Neural Network Quad Processing Unit), isinasama ang maraming mga computing cores tulad ng GPU, MCU, VPU, at may isang mayaman na peripheral interface upang matugunan ang mga kumplikadong mga kinakailangan sa eksena sa ALOT. Bilang karagdagan, sinusuportahan din ng RK3576 ang imbakan ng UFS (Universal Flash Storage), na nagbibigay ng mahusay na mga kakayahan sa pag -iimbak at pagbabasa.

ThinkCore Technology na nakatuon sa pag -unlad ng braso na naka -embed, kasalukuyang nakabuo ng rk3576 core board at sumusuporta sa pagpapasadya at paggawa ng masa

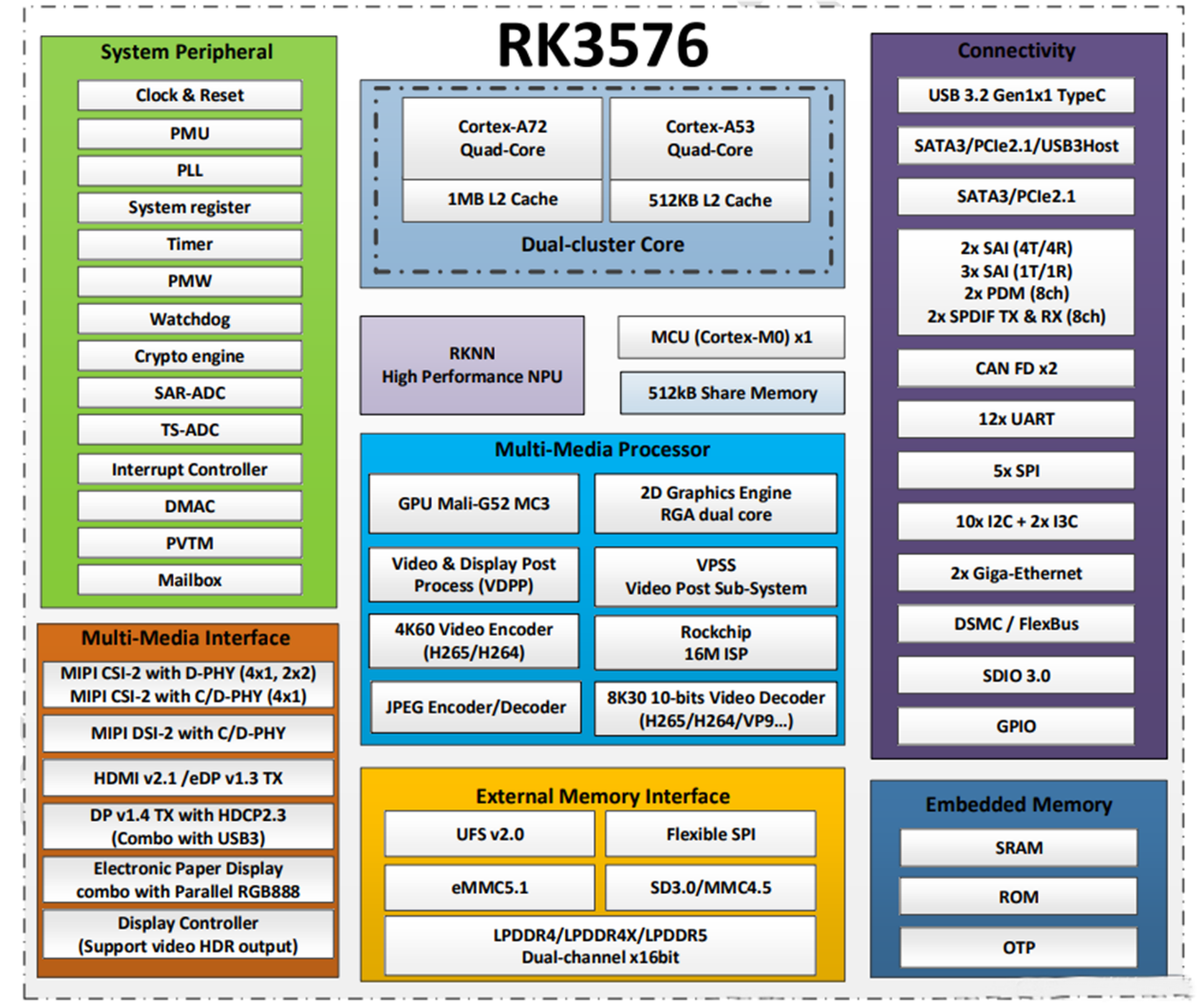

2. 2. RK3576 Pagsusuri ng Pagtutukoy

CPU:

Octa-core arm processor na may 4 cortex-a72 cores (2.2 GHz) at 4 cortex-a53 cores (1.8 GHz)

User-oriented Arm Cortex-M0 MCU sa 400MHz

GPU:

Arm Mali-G52 mc3 @ 1GHz

Sinusuportahan ang OpenGL ES 1.1, 2.0 at 3.2

Suportahan ang Volcano 1.1

Sinusuportahan ang OpenCL 2.0 buong profile

Sinusuportahan ang AFBC (Arm Frame Buffer Compression)

DDR:

Dual 32-bit lpddr4/lpddr4x/lpddr5

VPU:

8KP30 H.265, AV1, VP9, ​​AVS2 Video Decoder

4KP120 H.265, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.264/H.265 Video encoder

4KP60 MPEG encoder at decoder

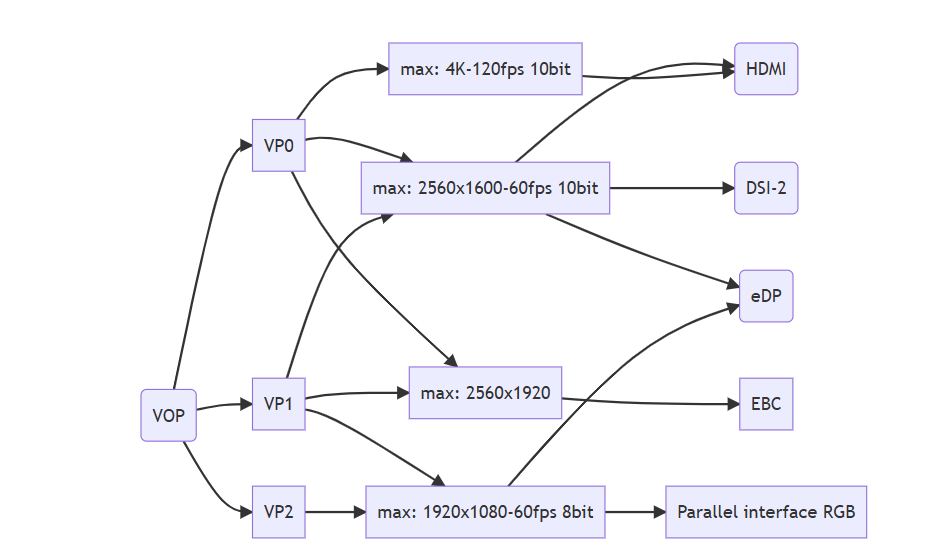

GTC:

HDMI 2.1 4KP120 /EDP 1.3 combo TX @ 4KP60 COMBO TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (Electronic Paper Display) TX @ 2560x1920

Parallel Interface (RGB888) TX @ 1080p60

1. Suportahan ang triple screen display 2.5k+2k+2k

2. 2. Dual screen 4k+ 2k

NPU:

Ang lakas ng computing ng int8 ay 6 tuktok

Suportahan ang mga dalawahang cores, ang dalawahan na mga cores ay maaaring magtulungan o nakapag -iisa

Suportahan ang Int4, Int8, Int16, FP16, BF16 at TF32 Computing na may 1MB Internal SRAM

Suportahan ang multi-task, multi-scenario kahanay na pagproseso ng pagpoproseso ng malalim na balangkas ng pag-aaral: Tensorflow, caffe, tflite, pytorch, onnx nn, android nn, atbp.

RGA (2D Graphics Engine):

Rockchip RGA v2.5 Engine, Dual Core Maximum Resolution: Image Image 8192x8192, Target na Larawan 4096x4096 Suporta sa Paglipat ng Block at Transparency mode na Pagpuno ng Kulay, kabilang ang gradient na pagpuno at pagpuno ng pattern

Suportahan ang Alpha Blending, kabilang ang Global Alpha, Per-Pixel Alpha at Gradient

Suportahan ang anumang non-integer scaling ratio mula 1/16 hanggang 16

Suporta 0, 90, 180, 270

Input ng video

16m pixel ISP na may HDR (hanggang sa 120dB)

Sinusuportahan ang 3 mga interface ng MIPI CSI-2

1 MIPI CSI-2 kasama ang D-Phy (4x1, 2x2)

1 MIPI CS1-2 kasama ang C/D-PHY (4x1)

Dalawang 4-lane D-Phy v1.2 interface

Ang bawat interface ay maaaring mai -configure bilang isang 2x2 data channel port

Isang 4-lane (o 3-data triplet) c/d-phy

Ang D-Phy ay v2.0, na may rate ng channel na 4.5Gbps

Ang C-Phy ay v1.1, na may rate ng triplet na 2.5GSPS

Sinusuportahan ng bawat port ang 4 na virtual na channel

Interface ng DVP

Isang DVP 8/10/12

16-bit

8/10/12/16 bits, hanggang sa 150MHz I/O Frequency Support BT.601/BT.656 at BT.1120 VI Ang mga interface ay sumusuporta sa pagsasaayos ng pixel clock, pahalang na pag-sync, at vertical sync polarity suport Bt.656/bt.1120

Imbakan

UFS 2.1 kasama ang HS-G3 (12Gbps)

Fspi (walong mga channel)

EMMC 5.1

SDMMC 3.0

Camera kung

2 MIPI CSI-2 na may D-Phy (maaaring binubuo ng 4x1 o 2x2)

1 MIPI CSI-2 kasama ang C/D-PHY (4X1)

1x 8110112116-bit DVP

Kalidad ng imahe-deinterlacing, denoising, scaling, management engine, matalas, smoothing, dci-hist, 3d-lut, ACM, HDR

Audio

I2S/TDM/PCM (2x 4T4R, 3X 2T2R), 2X 8CH PDM, 2X S/PDIFASRC (2X 2CH + 2X 4CH)

Network

2x RGMI Interfaces, i.e. Dual Gigabit Ethernet

. USB

1x USB 3.2 Gen 1, Sinusuportahan ang Type-C Alt Mode na may DisplayPort

. PCLE

1 PCLE 2.1/SATA 3.1/USB 3.2 GEN1 Multiplexed Port

1 PCLE 2.1/SATA 3.1 Multiplexed port

Iba pang 1/0

Maaari fd, i2c, spi, uart, gpio

Seguridad (Extension ng Security ng ARM Trustzone)

Extension ng Security Security ng ARM

Secure Boot/Key Ladder/OTP

Crypto Engine (RSA, ECC, Hash, Des, AES, Sha, SM)

Package:16x17mm, 0.65 Pitch, FCCSP Package
