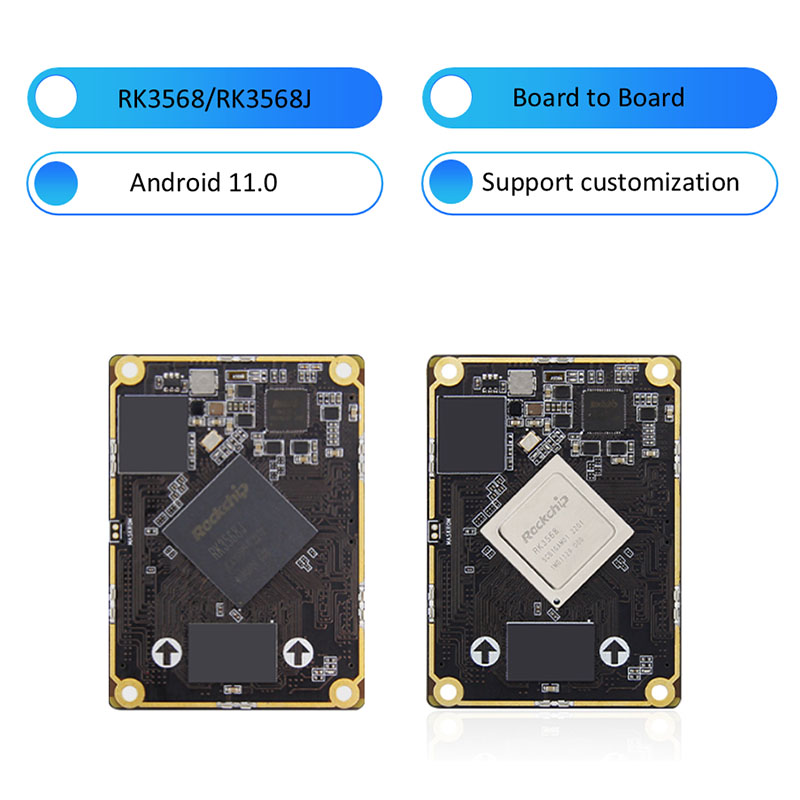

RK3568J RK3568 Lupon upang sumakay sa Som Core Board

Ang buong tampok na board na ito (interface ng BTB) ay maaaring magamit bilang isang high-performance single-board computer at naka-embed na motherboard para sa pagpapakita, kontrol, paghahatid ng network, pag-iimbak ng file, pag-compute ng gilid at iba pang mga senaryo.

Gamit ang RockchipRK3568 (Komersyal na Baitang)/RK3568J (Industrial Grade) bilang pangunahing chip, pinagtibay nito ang 22nm na proseso ng teknolohiya, na may isang maximum na dalas ng 2.0GHz, integrated quad-core 64-bit cortex-a55 processor at Malig522ee graphics processor, sumusuporta sa 4K decoding at 1080p encoding, suportahan ang dual-frequency display, build-in independiyente, Ginamit para sa magaan na mga aplikasyon ng artipisyal na katalinuhan.

Magbigay ng iba't ibang mga kombinasyon ng memorya at imbakan na pipiliin, balanseng pagsasaayos ng hardware sa hardware, malawak na hanay ng mga aplikasyon.

Built-in independent NPU computing power can reach 1TOPS (3568J is 512MACNPU), can be used for lightweight artificial intelligence applications.

Mayroon itong mataas na pagsasama at mayaman na mga interface ng pagpapalawak, at nilagyan ng dual gigabit Ethernet port, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, MIPI screen interface, MIPI camera interface, audio interface at iba pang mga peripheral, na maaaring magbigay ng buong pag -play sa pagganap ng processor at karagdagang expand ang mga senaryo ng paggamit ng board.

Opisyal na sumusuporta sa Mainstream Andriod 11, Debain, Ubuntu Operating System Images, at maaaring mailapat sa iba't ibang iba't ibang mga kapaligiran ng aplikasyon.

Magbigay ng ganap na bukas na mapagkukunan, opisyal na mga tutorial, kumpletong mga pakete ng pag -unlad ng driver ng SDK, mga eskematiko sa disenyo at iba pang mga mapagkukunan, madali kang makapagsimula nang walang mga patay na pagtatapos.

RK3568J RK3568 BOARD TO BOARD SOM CORE BOARD TAMPOK

Maaari itong magbahagi ng isang baseboard sa aming RK3566 BTB core board. Sa madaling salita, kailangan mo lamang magdisenyo ng isang baseboard upang suportahan ang dalawang pangunahing board.

Magagamit ang komersyal na grade at pang -industriya na grado.

Makatuwirang presyo na may mataas na kalidad.

Handa nang gamitin. Sinusuportahan ang maraming mga operating system.

Dual Gigabit Ethernet Interfaces, Suportahan ang Dynamic Voltage Regulation.

Ang built-in na independiyenteng NPU, ang lakas ng computing ay maaaring umabot sa 512MAC/1tops.

Sinusuportahan ang isang-click na paglipat ng mga modelo ng pangunahing arkitektura, maaaring magamit para sa magaan na mga aplikasyon ng artipisyal na katalinuhan.

Napakahusay na mga kakayahan sa pagsusuri ng imahe, ang madaling pag -decode ng 4K ay sumusuporta sa 4K@60 frame H.264 \ H.265 \ VP9 format ng pag -decode at 1080p60 frame H.264 \ H.265 Format Encoding.

Dual-screen display, high-definition at portable.

Suportahan ang Dual-Screen Display, Suportahan ang hanggang sa 4K60 frame + 1080p60 na mga frame ng imahe ng output nang sabay.

Na may masaganang mga interface ng pagpapalawak upang matugunan ang iba't ibang mga panlabas na pangangailangan

RK3568J RK3568 Lupon upang sumakay sa mga parameter ng board ng board

RK3568 BTB Core Board Hardware Configur

Konektor: Lalaki: SGDBM-05-80P-H10 Babae: SGDBF-05-80P-H30

Pangunahing Chip: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: Ang BTB ay humahantong sa 320 pin, 0.5mm spacing, ay humahantong sa lahat ng I0

Memorya: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Imbakan: 8/32/64/128GB, EMMC

K3568 BTB Baseboard Hardware Configur

Konektor: Lalaki: SGDBM-05-80P-H10 Babae: SGDBF-05-80P-H30

Power Interface: 12V@1A (1a at sa itaas) DC Input, DC Interface

Ethernet: 10/100/1000m Adaptive Ethernet Port*2

HDMI: HDMI2.0 Screen Interface, Sinusuportahan ang Dual-Screen Display, Maximum Resolution 4096*2160@60Hz

MIPI-DSI: MIPI Screen Interface*2, maaaring mai-plug sa wildfire mipi screen, Suportahan ang Dual-Screen Display: Single MIPI Mode Maximum Resolution 1920*1080@60Hz

MIPI-CSI: MIPI Camera Interface*2, ay maaaring mai-plug sa IMX415/OV8858 camera

EDP: EDP1.3 Screen Interface*1, EDP Touch Interface*1; Suportahan ang Dual-Screen Display

USB2.0: Type-A interface*3 (host); Type-C interface*1 (OTG), para sa interface ng pagkasunog ng firmware

USB3.0: Type-A interface*1 (host)

M.2 Interface: M.Key Type Solid State Drive, PCLE3.0*2 Lanes; Maaaring mai -plug sa 2280 Pagtukoy NVME Solid State Drive

PCLE Interface: Mini-pcle interface, maaaring magamit gamit ang buong-taas o kalahating taas na wifi network card, 4G module o iba pang module ng interface ng mini-pcle

SIM Card Holder: Kailangang magamit ang SIM Card Function gamit ang 4G Module

SATA Interface: Standard SATA Interface*1; SATA Power Supply Interface*1, sumusuporta sa 12V output

Maaari: maaari*2

ADC: ADC Acquisition Interface*1

Serial port: debug serial port*1 (UART2) default na parameter 1500000-8-N-1; Lvttl serial port*2 (uart7 & uart9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

TF Card Holder: Sinusuportahan ang Micro SD (TF) Card Boot System, hanggang sa 512GB

Audio: audio output, 3.5mm audio holder*1 (berde); Audio input, 3.5mm audio holder*1 (pula); MIC Microphone Interface*1 SPK Speaker Interface*1, Maaaring Ikonekta ang 1W Power Speaker

Button: power button; I -reset ang pindutan; Pindutan ng pagbawi

Infrared Receiver: Sinusuportahan ang function na Remote Control Function

RTC: RTC Power Socket*1

Fan Interface: Sinusuportahan ang pag -install ng 5V fan para sa paglamig
