RK3588 Board-to-Board Development Board

Ano ang isang board ng RK3588 sa board development board?

Ang RK3588 Board-to-Board Development Board ay naglalayong paganahin ang mga nababaluktot na kumbinasyon sa pagitan ng core board at functional sub-boards (carrier board) sa pamamagitan ng pag-ampon ng isang modular na disenyo at paggamit ng mga standardized na interface (hal., PCIE, MXM, high-speed board-to-board connectors)

Kung ihahambing sa integrated board o solong board computer, nagbabahagi ang board -to -board na motherboard ng mga sumusunod na bentahe ng core:

Paghahambing sa mga tradisyunal na board ng pag -unlad

Mga pangunahing tampok ng RK3588 Development Board

● Malakas na Soc: Rockchip RK3588 (8-Core Cortex-A76/A55, 6tops NPU)

● Modular na disenyo: nababaluktot na mga konektor ng B2B para sa pasadyang pagpapalawak

● Mga High-Speed ​​Interfaces: PCIe 3.0, USB 3.1, Dual Gigabit Ethernet, SATA

● Multi-display: Sinusuportahan ang 8k@60fps + 4k@60fps sabay-sabay na output

● Pang -industriya -grade: -40 ° C hanggang +85 ° C na operasyon

● Rich Interfaces: Mini PCIe, M.2 M Key, MIPI CSI

● Iba't ibang display ng Multi-screen: Sinusuportahan ang three-screen heterogenous display at apat na screen na heterogenous na display. Hdmi*2; Mipi dsi*2; Type-C (sumusuporta sa DP Protocol)

Mga pagtutukoy sa teknikal

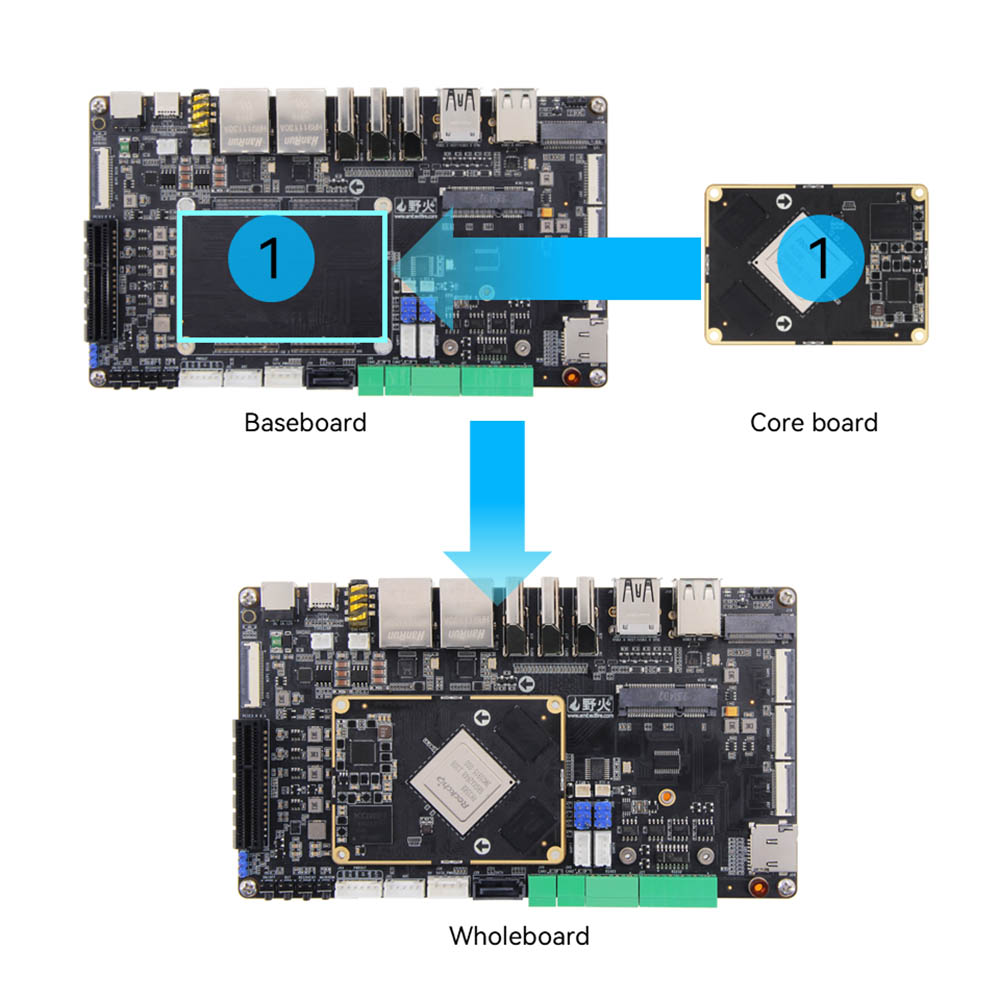

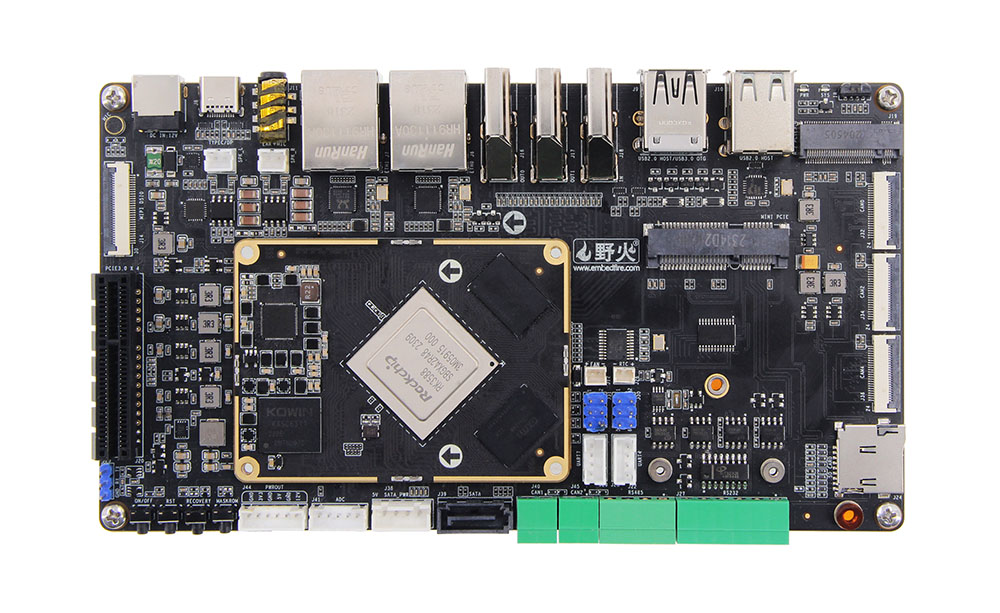

Ang BTB motherboard ay binubuo ng isang pangunahing board at isang carrier board/ baseboard.

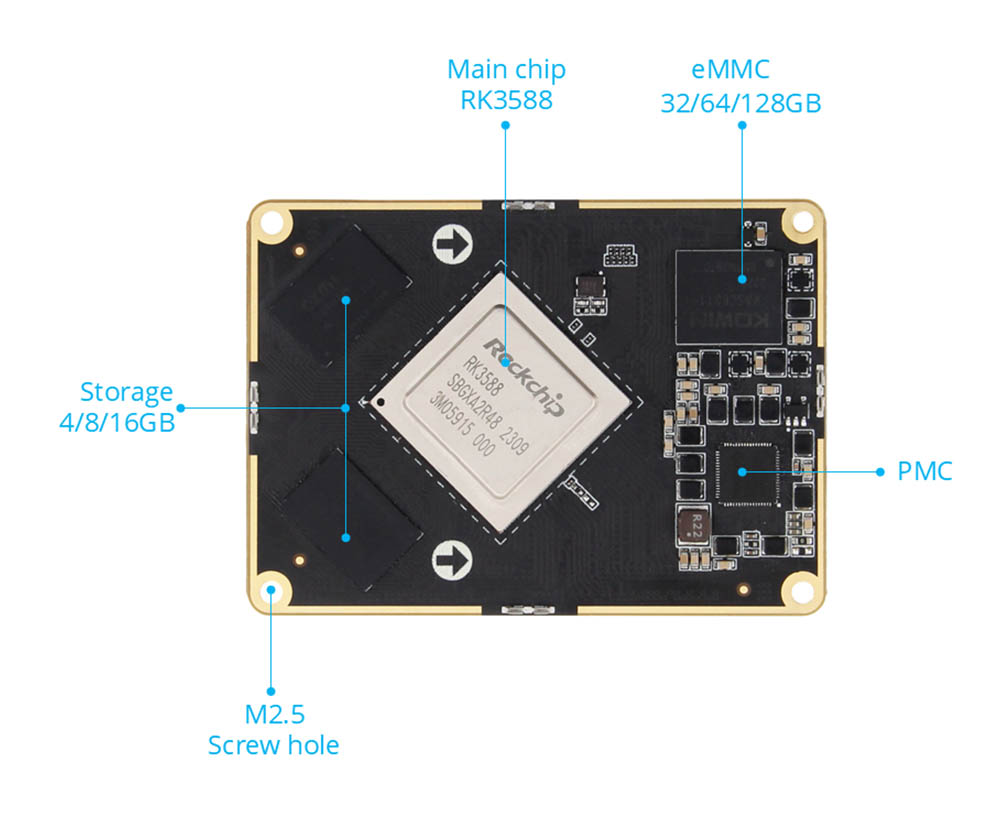

RK3588 CORE Board Parameter

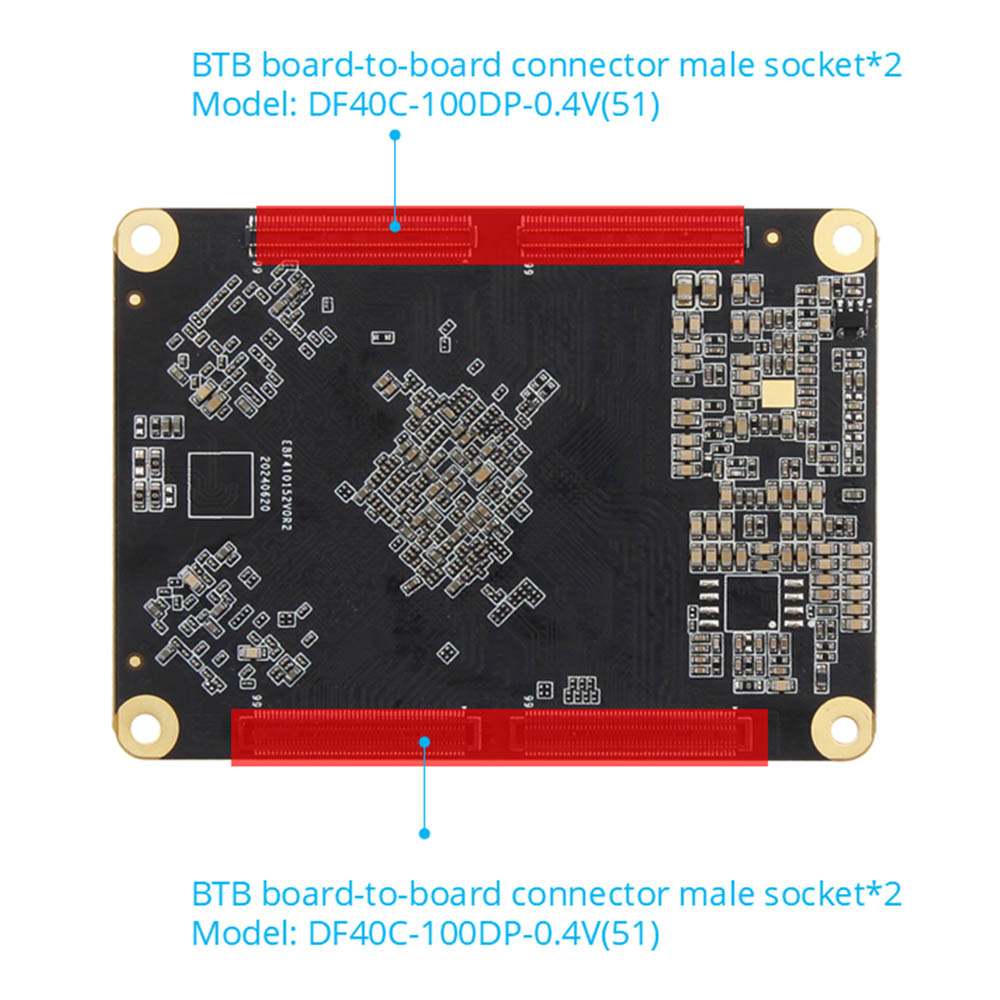

● Konektor: Lalaki Konektor: DF40C-100DP-0.4V (51) Babae Connector: DF40C-100DS-0.4V (51)

● Pangunahing Chip: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6tops Computing Power) Ang BTB ay humahantong sa 400 pin, 0.5mm spacing, ay humahantong sa lahat ng I0

● memorya: 4/8/16GB, LPDDR4/4X

● Imbakan: 32/64/128GB. EMMC

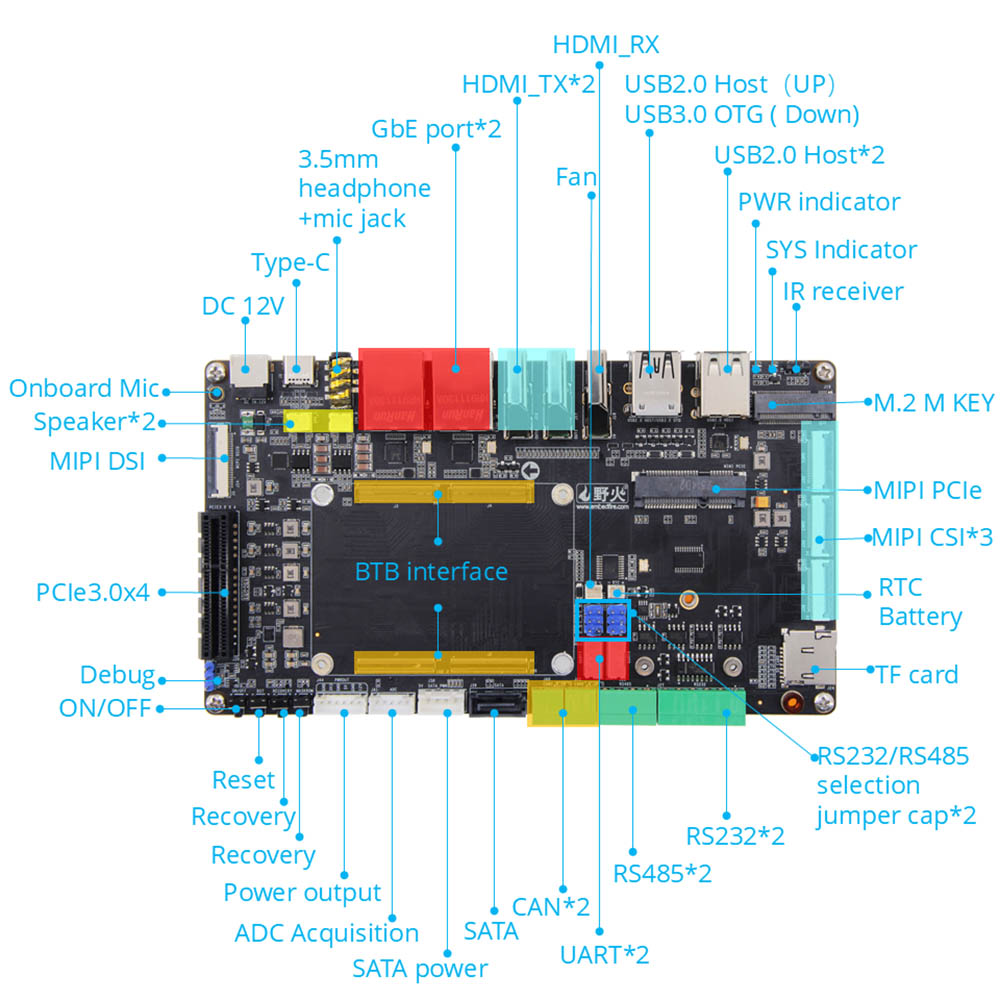

RK3588 Mga Parameter ng Baseboard

● Konektor: Lalaki: DF40C-100DP-0.4V (51) Babae: DF40C-100DS-0.4V (51)

● Power Interface: 12V@2A DC Input, DC Interface*1; Power Output Interface*1

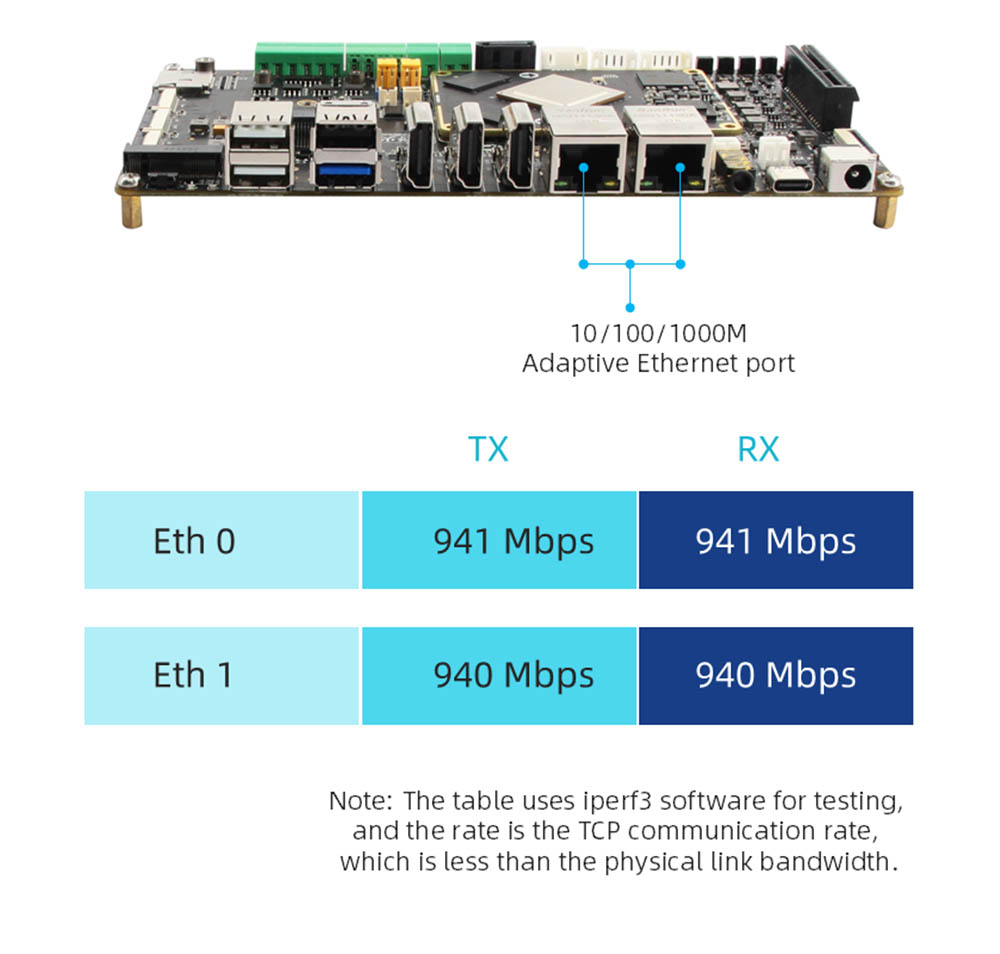

● Ethernet: Gigabit Network Port*2, Suportahan ang 10/100/1000Mbps Data Rate ng Paghahatid

● HDMI: HDMI12.0 input*1, hanggang sa 3840x2160@60fps; HDMI2.1 Output*2, Sinusuportahan ang maraming mga screen na may iba pang mga screen, maximum na resolusyon 7680x4320@60Hz (8K resolusyon)

● MIPI-DSI: Ang interface ng screen ng MIPI*2 (harap*1, likod*1), ay maaaring mai-plug sa wildfire MIPI screen, ay sumusuporta sa maraming mga screen na may iba pang mga screen; Single MIPI mode maximum na resolusyon 1920*1080@60Hz

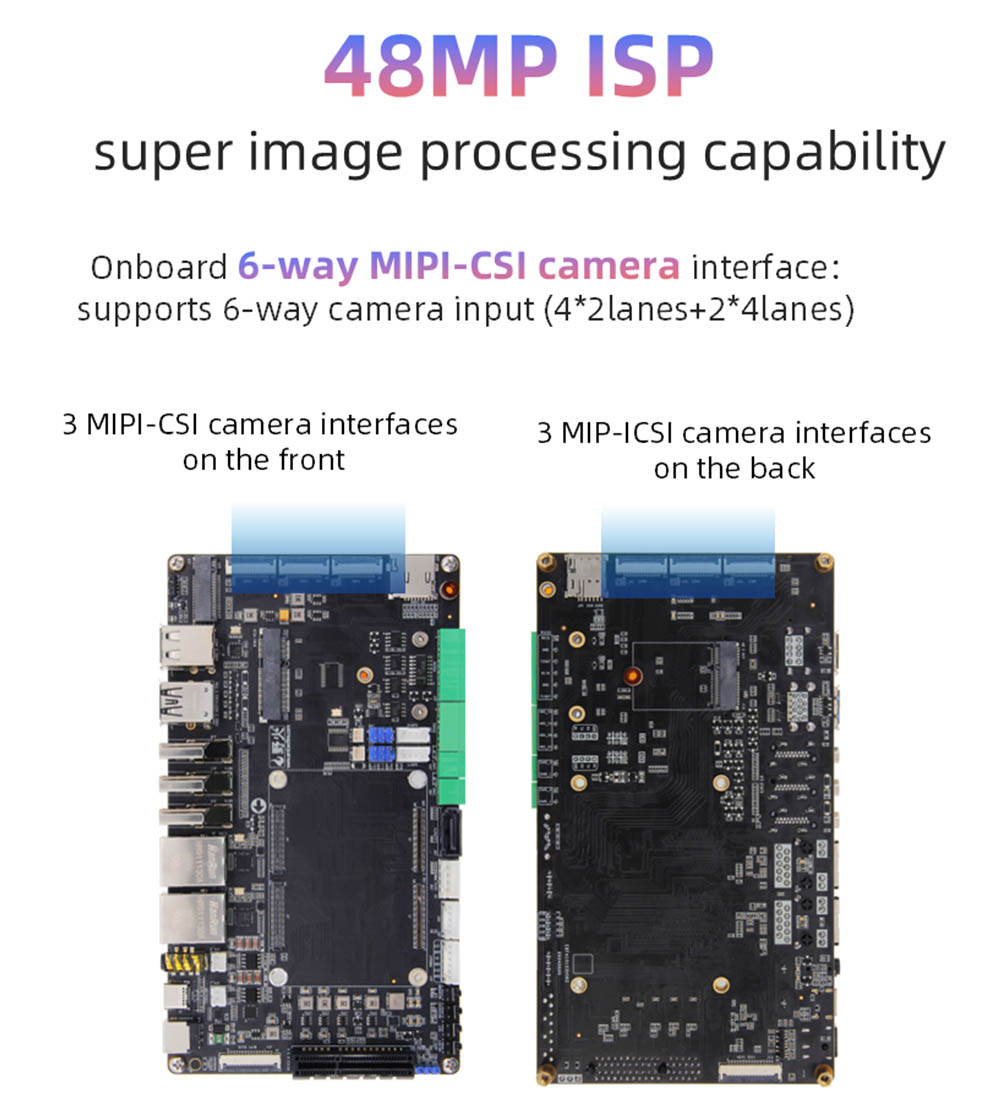

● MIPI-CSI: MIPI Camera Interface*6 (Front*3, Back*3), ay maaaring mai-plug sa wildfire mipi camera

● USB2.0: USB-HostType-isang interface*3

● USB3.0: USB-OTGTYPE-A interface*1; Type-C interface*1, maaaring magamit para sa pagkasunog ng firmware, sumusuporta sa DP1.4 protocol

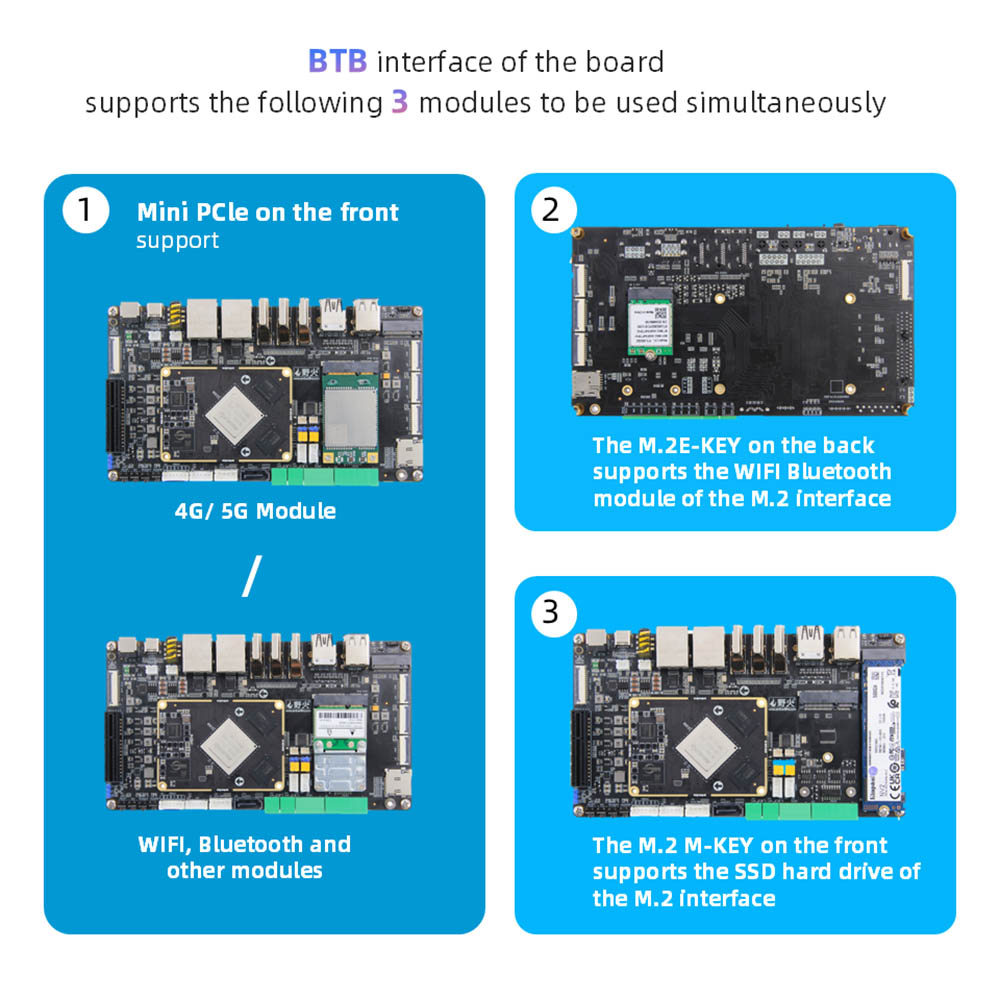

● PCLE Interface: Mini-Pcle ​​Interface*1, maaaring magamit gamit ang buong taas o kalahating taas na wifi network card, 4G module o iba pang Module ng Mini-Pcle ​​Interface: PCLE3.0x4 Interface*1

● M.2 Interface: M.2ekey Interface*1, Sinusuportahan ang M.2 E-Key Wireless Network Card Module; M.2 m key interface*1, sumusuporta sa M.2 M-Key PCLE3.0*4LANES Pagtutukoy 2280 Hard Disk

● TF Card Holder: Micro SD (TF) Card Holder*1, Sinusuportahan ang TF Card Boot System, Hanggang sa 512GB

● SIM Card Holder: SIM Card Holder*1, Kailangang magamit ang SIM Card

● Interface ng SATA: Standard SATA Interface*1; SATA Power Interface*1, sumusuporta sa 12V output

● Maaari: maaari*2

● ADC: interface ng acquisition ng ADC*1

● Debug serial port:

● debug serial port*1 (UART2), default na parameter 1500000-8-N-1; Uart serial port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

● RS485*2 (UART4 & UART7); RS232/RS485 Selection Jumper Interface*2

● Audio: Onboard MIC Microphone*1; SPK Speaker Interface*2, Maaaring Ikonekta ang 3W Power Speaker Headphone Output + Microphone Input 2-in-1 Interface*1

● Button: ON/OFF Button*1; Button ng Maskrom*1; Pindutan ng pagbawi*1; I -reset ang pindutan*

● LED: Power Indicator*1; Tagapagpahiwatig ng system*1

● Infrared receiver: Suportahan ang infrared remote control function

● RTC: RTC Power Socket*1

● Fan Interface: Suporta sa pag -install ng 5V o 12V fan cooling

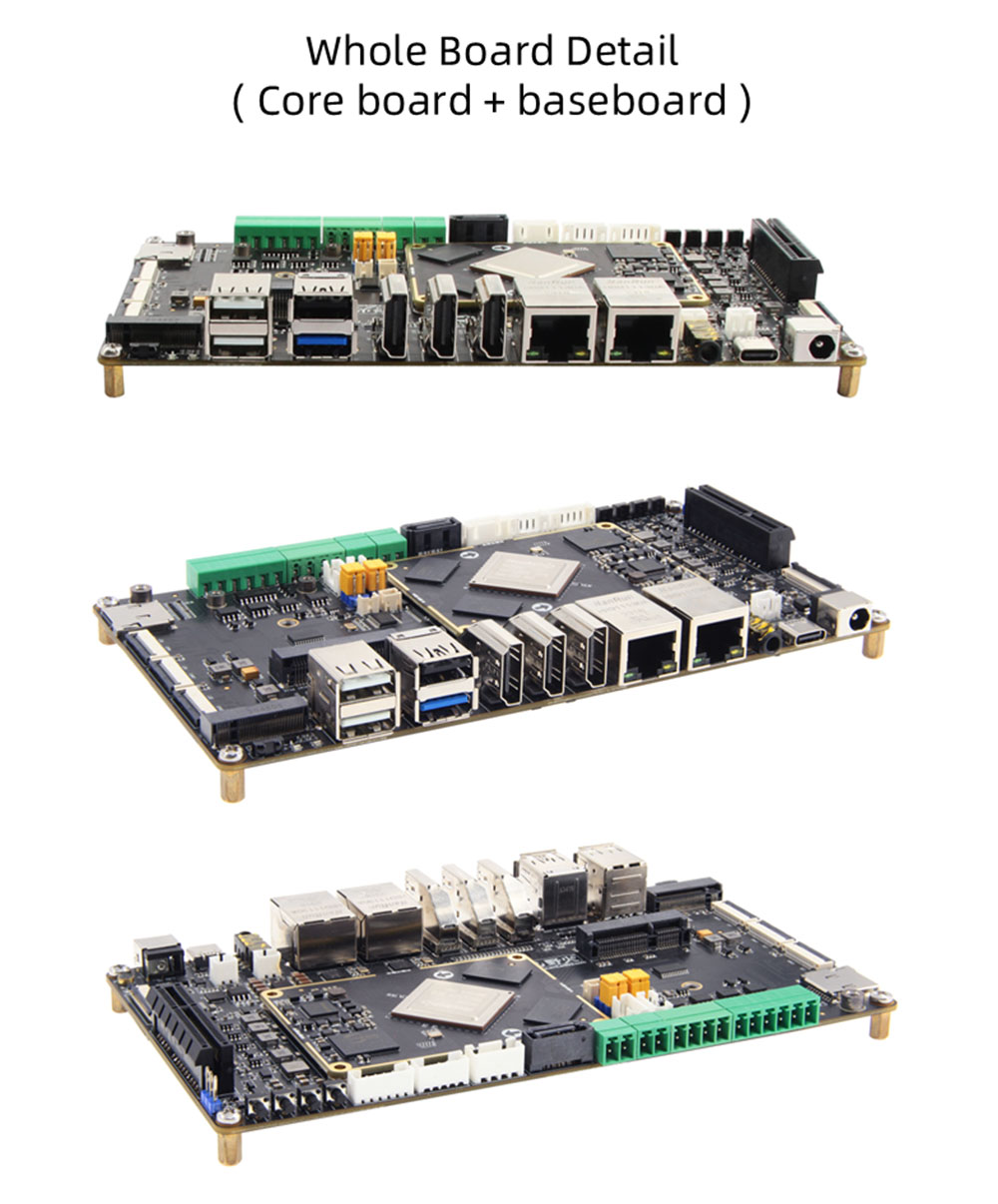

RK3588 Mga Detalye ng Lupon

Karaniwang mga aplikasyon

● AI Edge Computing ： Smart Security ， Smart Transportation ， Smart City, Video Analytics.

● Pang -industriya Automation: PLC Control, Machine Vision.

● Robotics: AI-powered autonomous nabigasyon.

● Mga Application ng In-Vehicle ： In-Car Entertainment System, In-Car Navigation System.

● Digital signage: 8K multi-screen advertising.

● Kagamitan sa medisina: mga medikal na endoscope, mga sistema ng imaging ultrasound

Mga Pag -download at Suporta

● Datasheet PDF

● Manwal ng Hardware User

● Dokumentasyon ng Linux/Android

● Makipag -ugnay sa suporta sa teknikal

Interesado sa pagpapasadya? Kumuha ng isang libreng konsultasyon ngayon!
