Rockchip RK3562 Digital Signage SBC Industrial Controller

● Ang board ng TP-1HS ay maaaring magamit bilang isang high-performance single-board computer at naka-embed na motherboard para sa pagpapakita, kontrol, paghahatid ng network, pag-iimbak ng file, gilid ng computing at iba pang mga sitwasyon.

● Paggamit ng Rockchip RK3562/RK3562J Bilang pangunahing chip, pinagtibay nito ang 22nm advanced na teknolohiya ng proseso, na may pangunahing dalas ng hanggang sa 2.0GHz, isinama na quad-core 64-bit cortex-A53 processor at armmali-G52 GPU, sumusuporta sa 4K video decoding, super image processing capability, at sumusuporta sa multi-camera input.

● Ang built-in na independiyenteng kapangyarihan ng computing ng NPU ay maaaring umabot sa 1tops, na nagpapagana ng iba't ibang mga senaryo ng AI.

● Nagbibigay ng iba't ibang mga kumbinasyon ng memorya at imbakan na pipiliin, na may balanseng pagsasaayos ng hardware sa onboard at isang malawak na hanay ng mga aplikasyon.

● Mataas na Pagsasama, na may Rich Expansion Interfaces, Onboard WiFi6, Gigabit Network Port, LVDS, USB3.0/2.0, MIPIDS1, Four-Way MIPICS1, Audio Interface, Infrared Reception, TF Card Holder at Iba pang Peripheral, Maaaring Magbigay ng Buong Pag-play sa Pagganap ng Processor at higit pang palawakin ang mga senaryo ng paggamit ng board.

● Sinusuportahan ng opisyal ang mainstream na Android, Debain, at mga imahe ng operating system ng Ubuntu, at maaaring mailapat sa 6) iba't ibang mga kapaligiran ng aplikasyon.

● Ang data ay ganap na bukas na mapagkukunan, na nagbibigay ng kumpletong mga kit ng pag -unlad ng driver ng SDK, mga eskematiko sa disenyo at iba pang mga mapagkukunan, na ginagawang madali itong magsimula.

Mga tampok

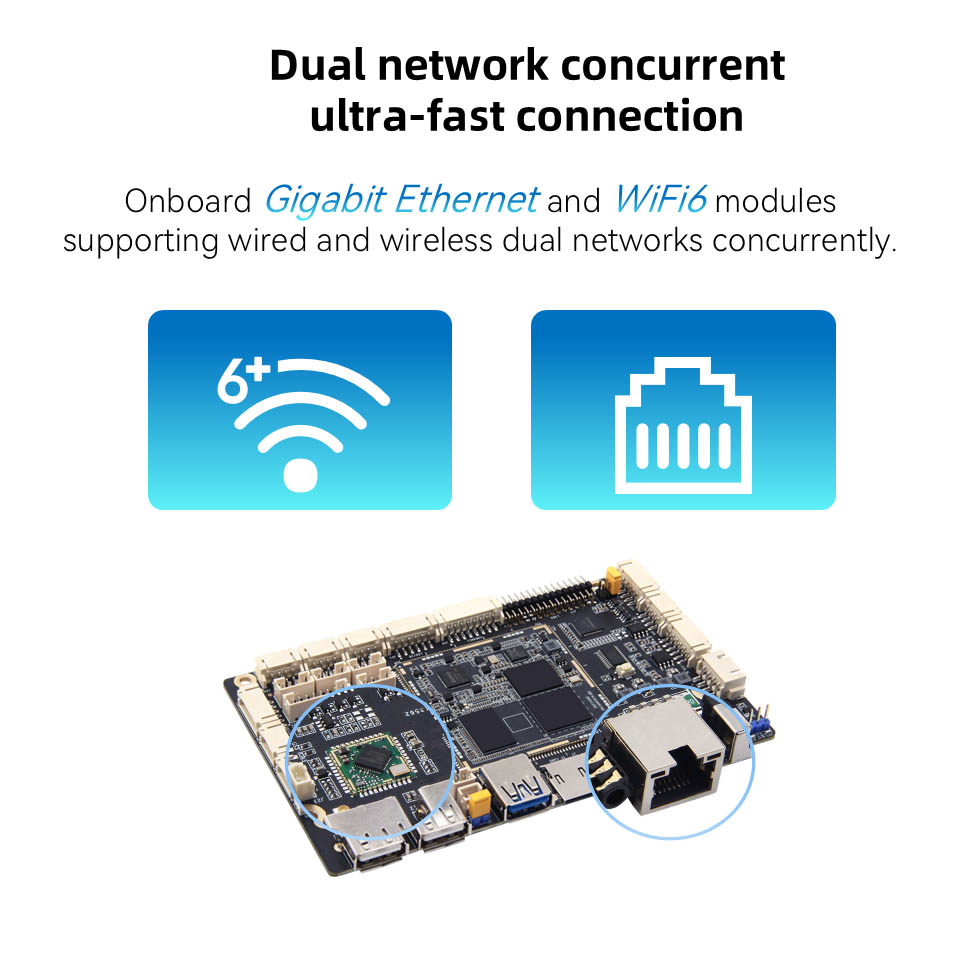

1. Ang Onboard Gigabit Ethernet at WiFi6 Modules ay sumusuporta sa wired at wireless dual-network concurrency

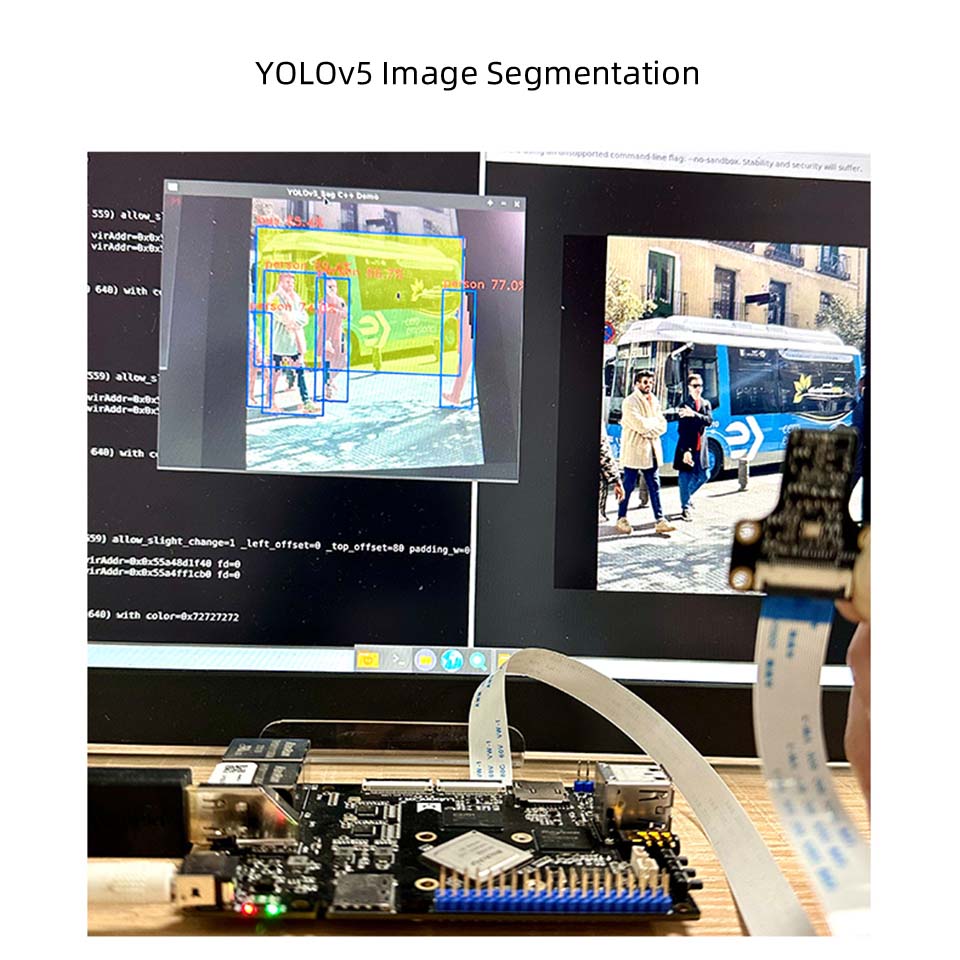

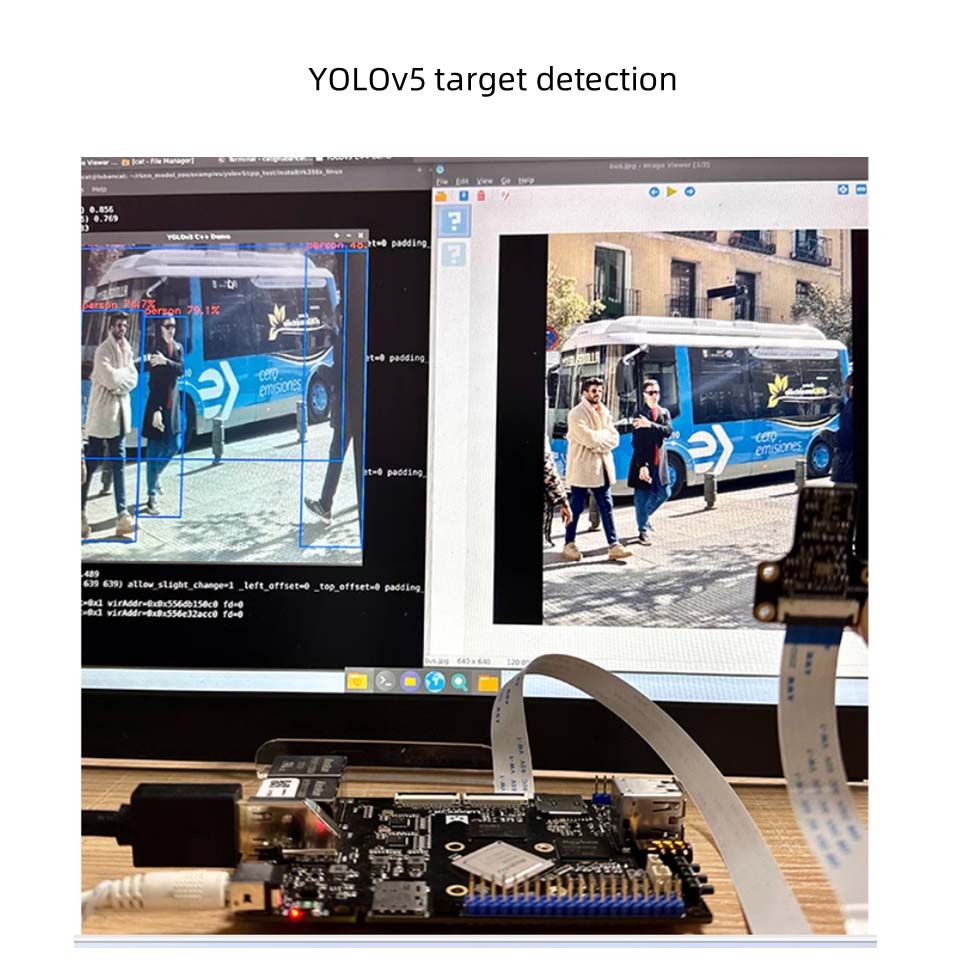

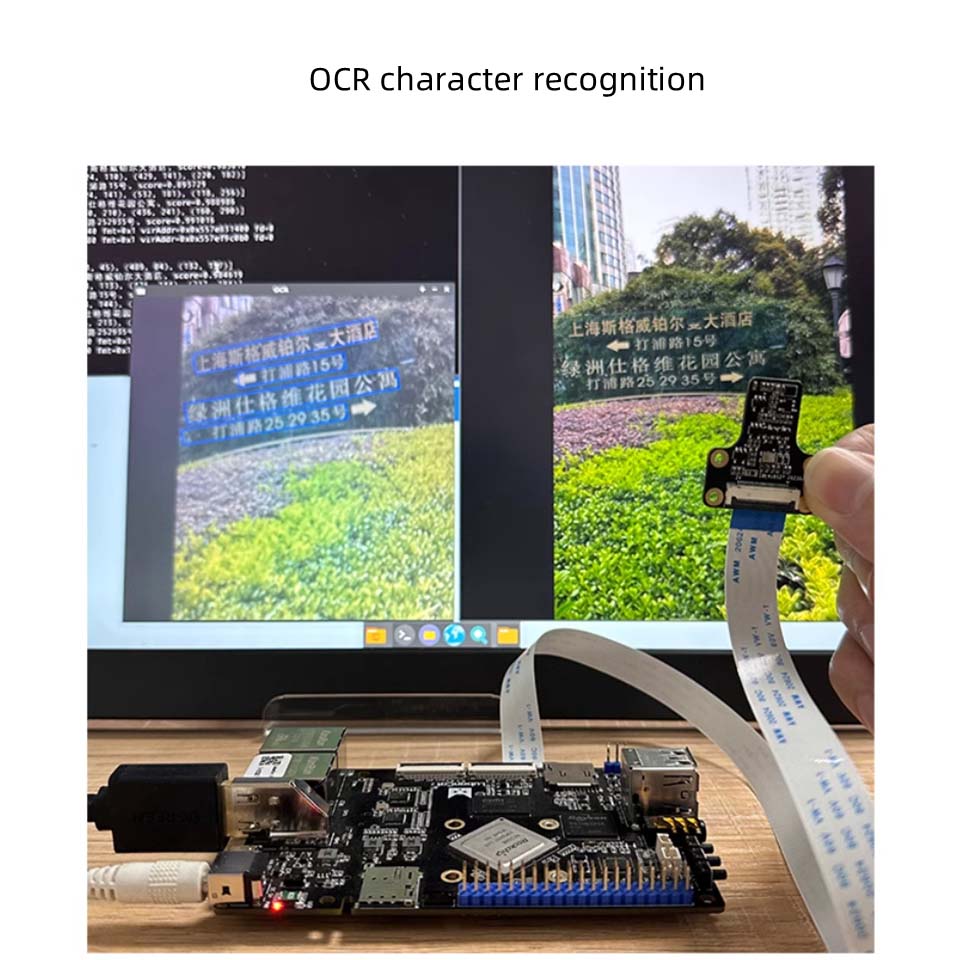

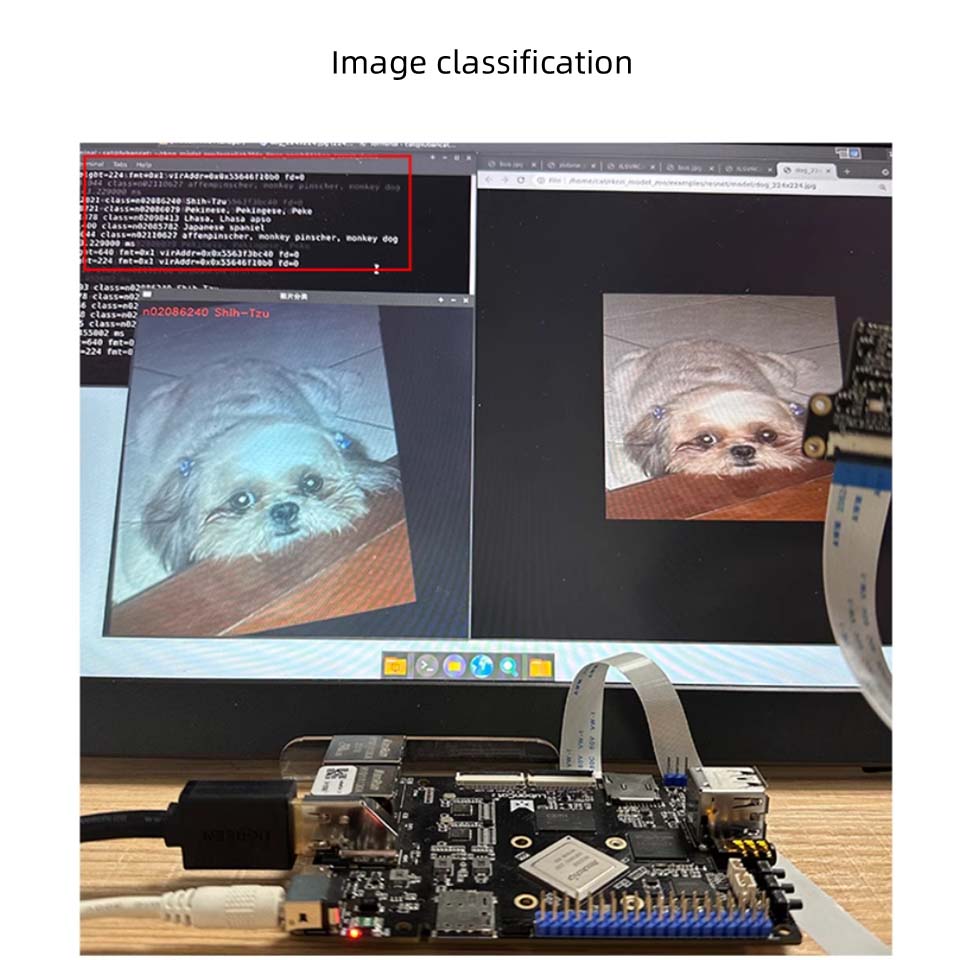

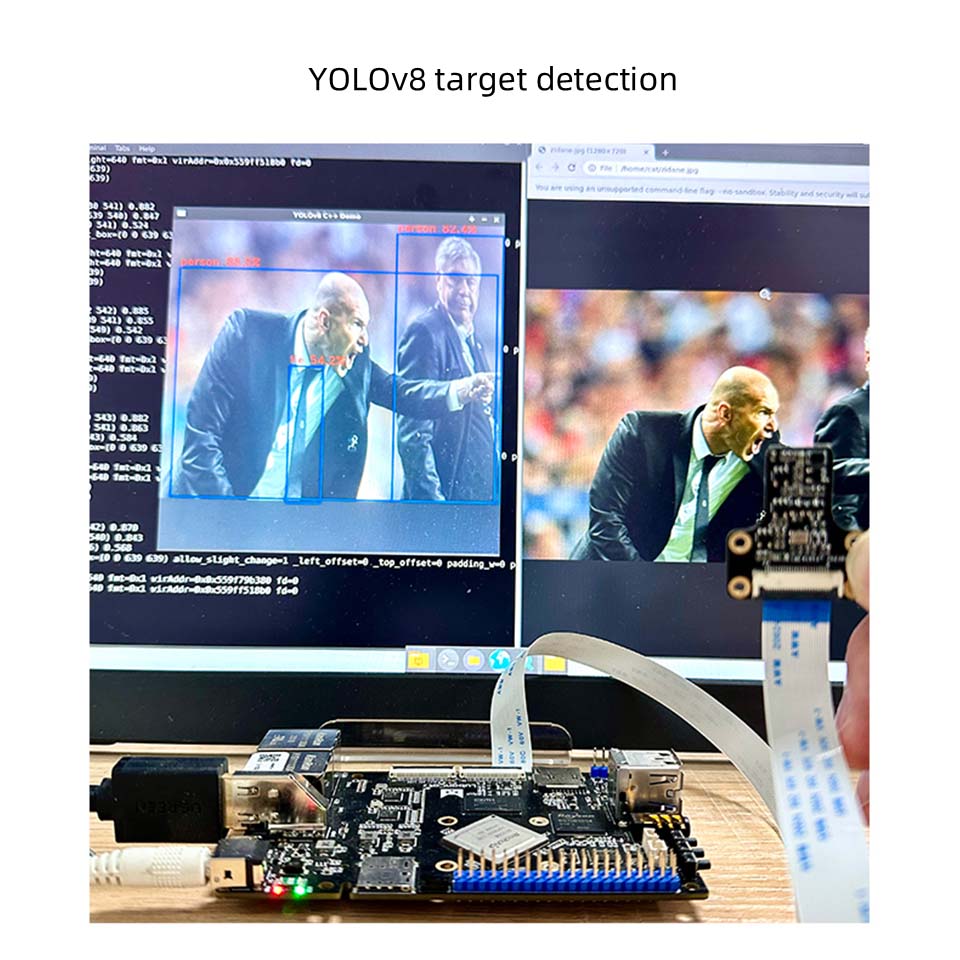

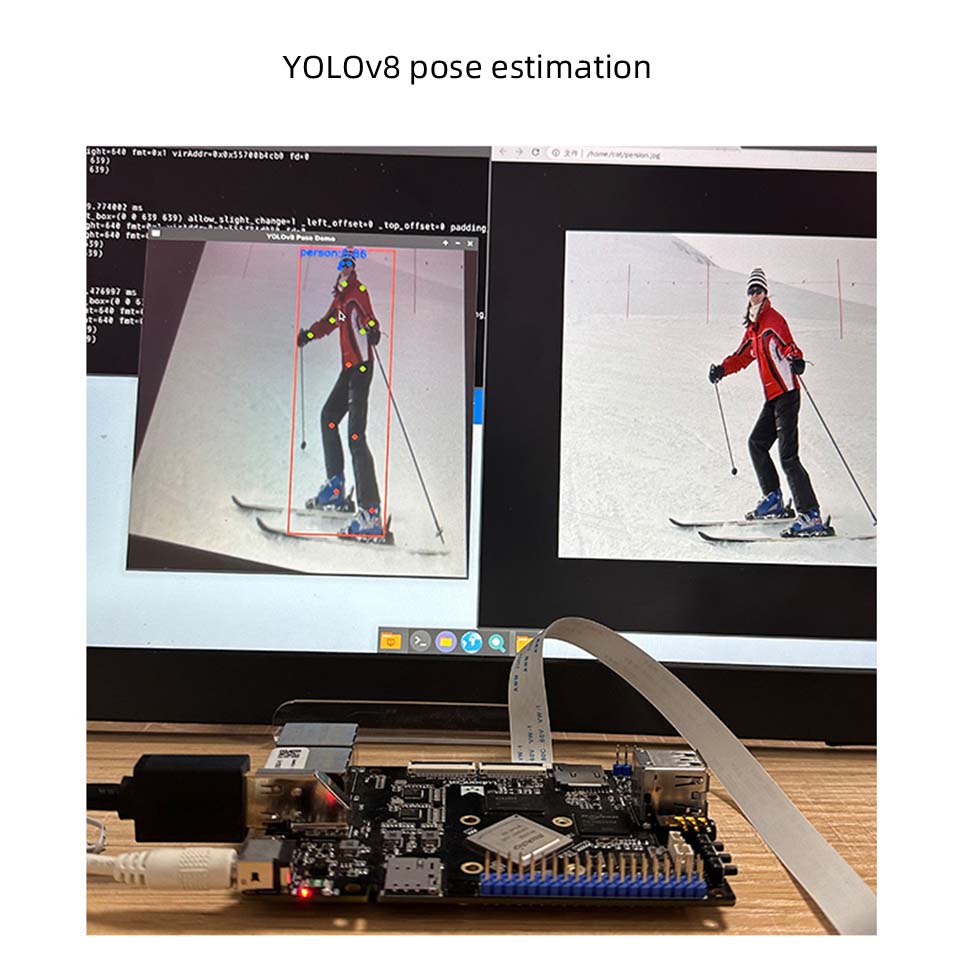

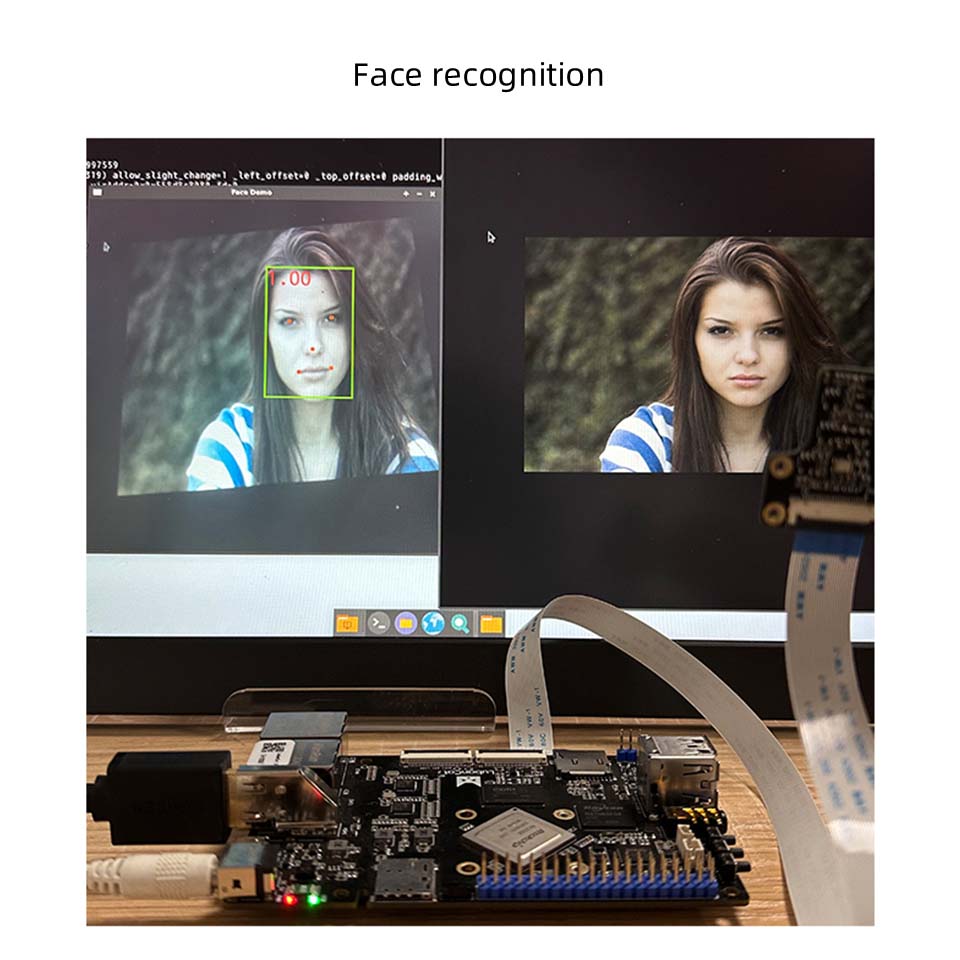

2. Ang built-in na independiyenteng NPU, ang lakas ng computing ay maaaring umabot sa 1tops

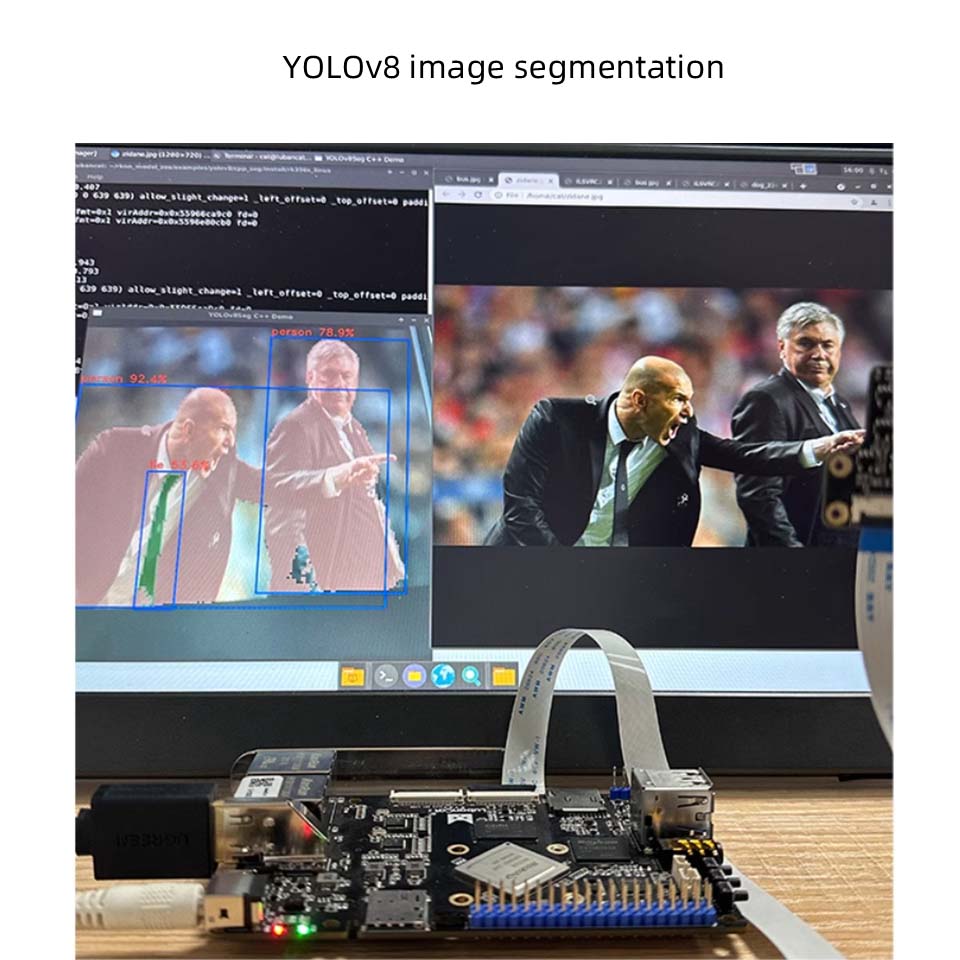

Sinusuportahan ang one-click na paglipat ng mga modelo ng pangunahing arkitektura, maaaring magamit para sa magaan na artipisyal na mga aplikasyon ng katalinuhan

3. Malakas na kakayahan sa pagsusuri ng imahe, madaling pag -decode ng 4K

Sinusuportahan ang 4K@30 frame h.265 \ vp9 format ng pag -decode at 1080p60 frame h.264 format encoding

4. Rich Expansion Interfaces upang matugunan ang mga pangangailangan ng mga peripheral

Sa Gigabit Network Port, LVDS, USB3.0/2.0, MIPI DS1, Four-Way MIPICS1, Audio Interface, Infrared Reception, TF Card Holder at iba pang mga interface, madali itong mapalawak ang Ethernet, TF card, camera, screen, mikropono at iba pang mga aparato; Bilang karagdagan, mayroong magkahiwalay na RS232, RS485, maaari, mga interface ng pagkuha ng ADC upang matugunan ang iba't ibang mga panlabas na pangangailangan.

Application ng Produkto

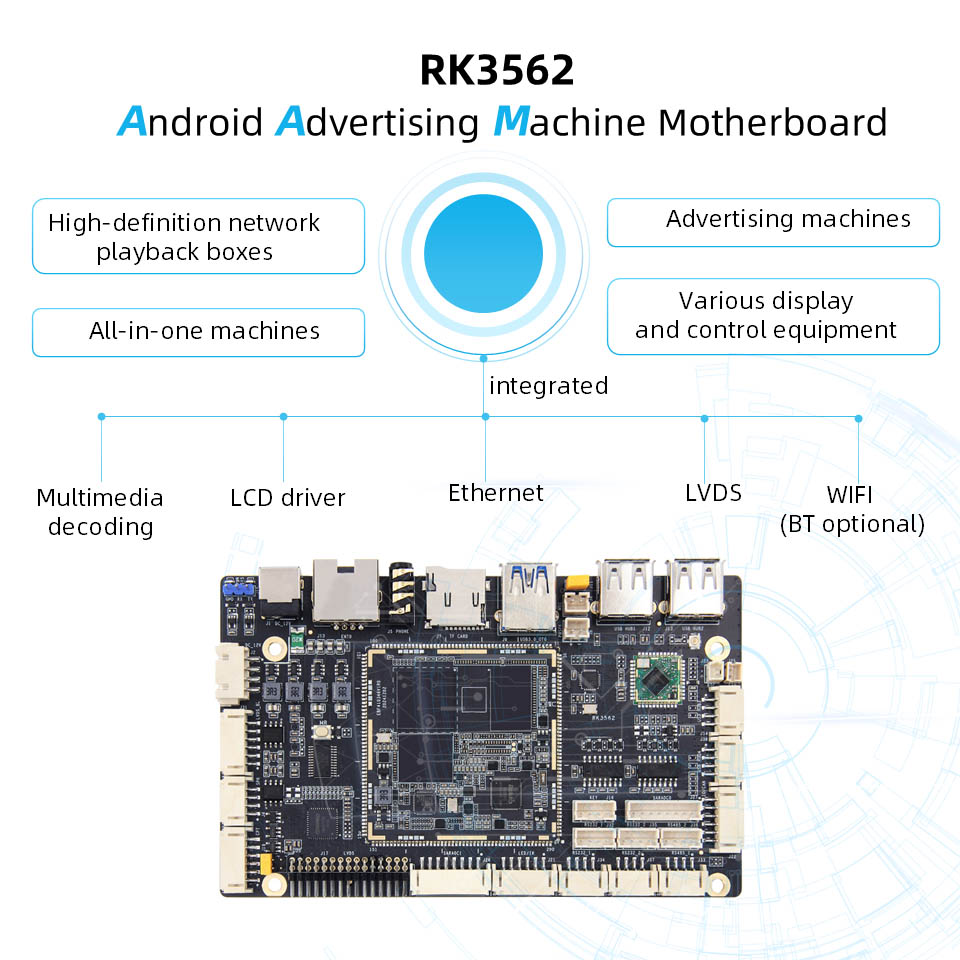

Angkop para sa mga kahon ng player ng high-definition na network, mga machine ng advertising at all-in-one machine, atbp ay nagsasama ng multimedia decoding, LCD driver, Ethernet, LVDS, WiFi (opsyonal na function ng Bluetooth)

Mga parameter

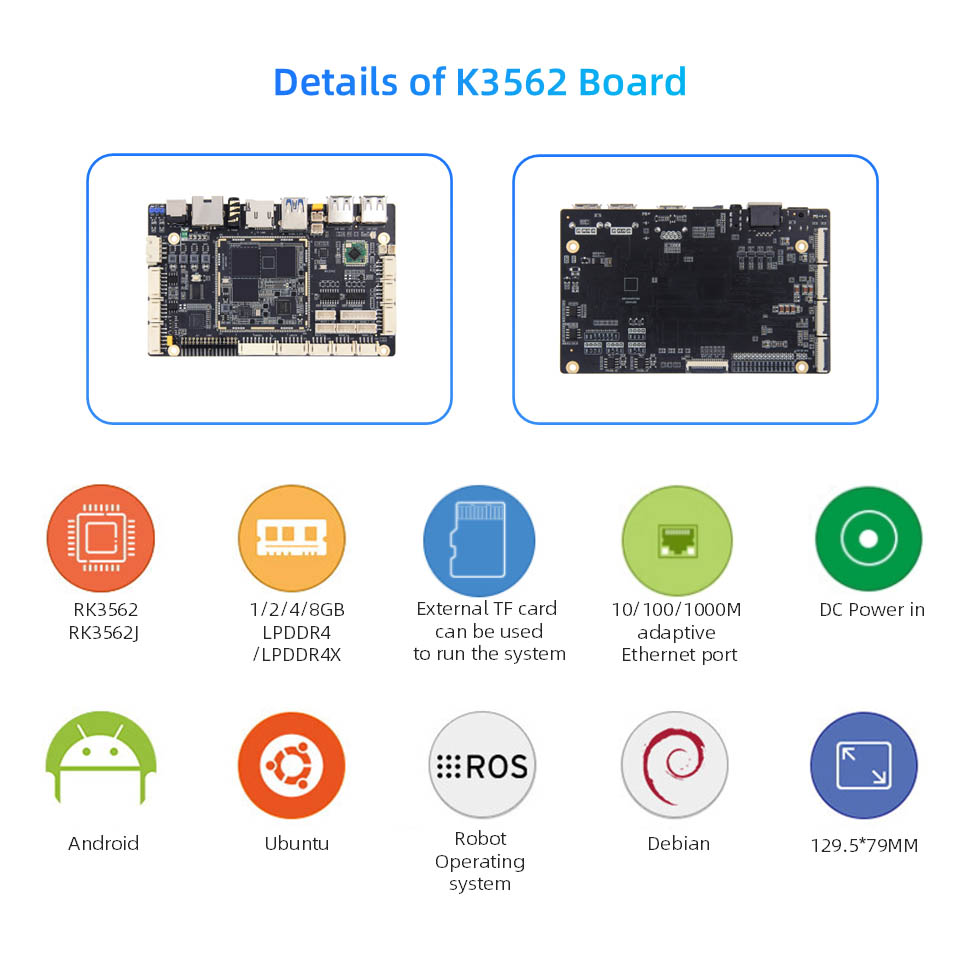

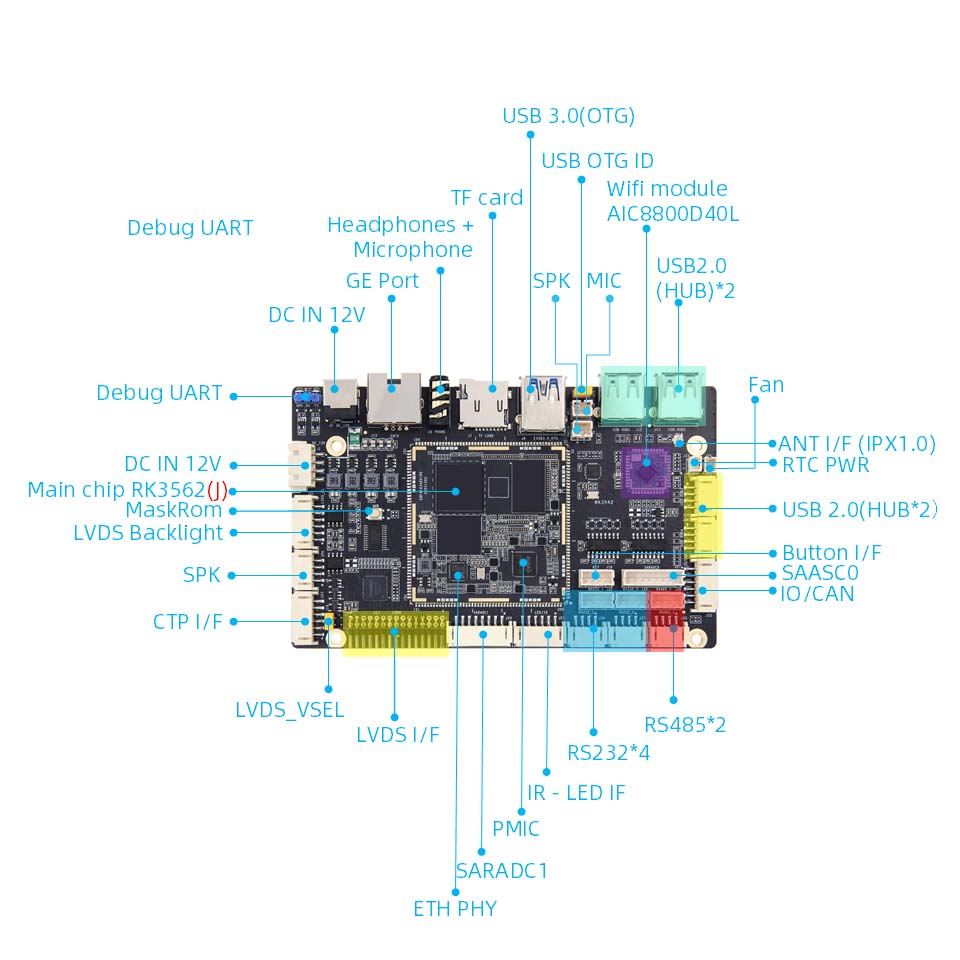

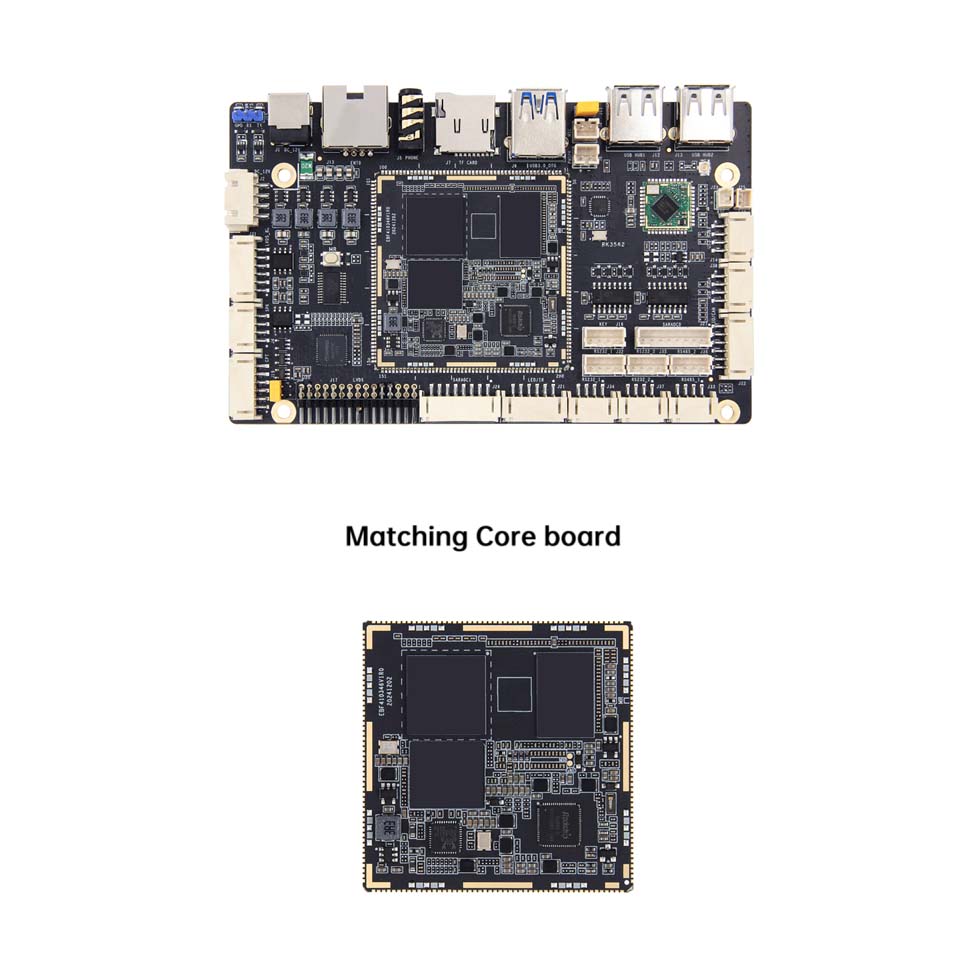

Ang pagsasaayos ng hardware ng Luban Cat 1HS board

● Pangunahing chip:

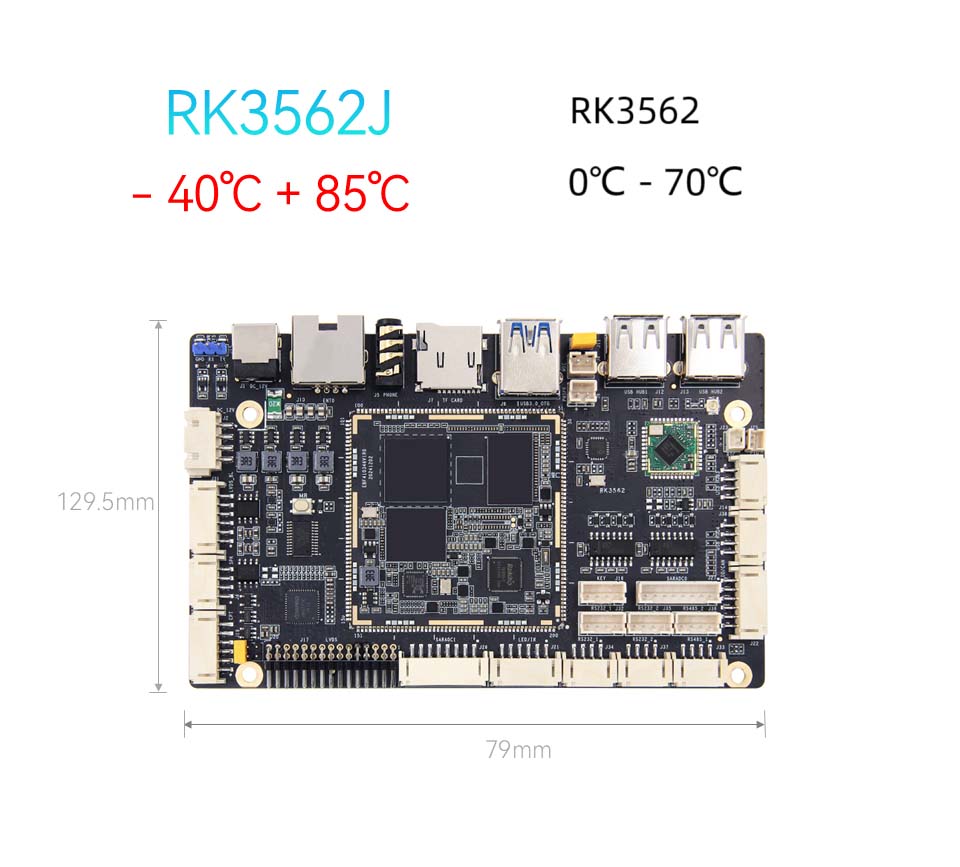

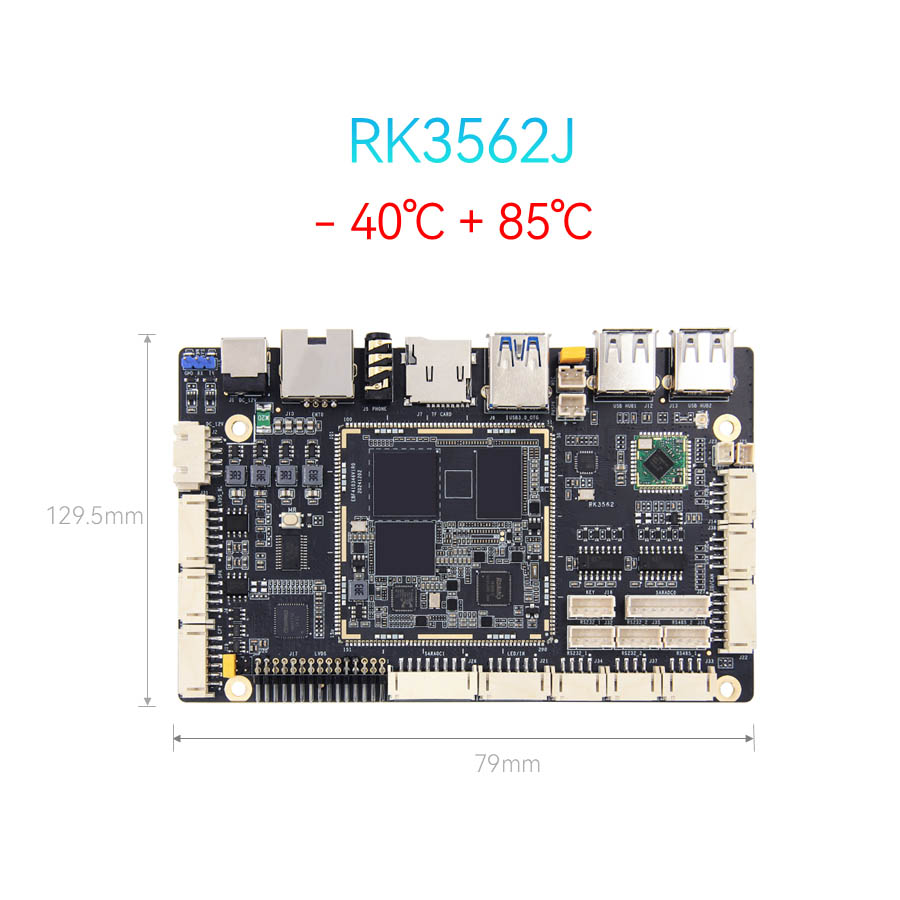

● Model: RK3562/RK3562JCPU: Quad-Core Cortex-A53, Pangunahing dalas hanggang sa 2.0GHzGPU: Mali-G52NPU: 1tops computing power (Industrial-grade RK3562J nang walang NPU)

● memorya: 1/2/4/8GB, LPDDR4/4X (napapasadyang)

● Imbakan: 8/32/64/128GB, EMMC (napapasadyang)

● Interface ng kuryente: DC 12V@2A DC input

● Ethernet: Gigabit Network Port*1, Sinusuportahan ang 10/100/1000Mbps Data Transmission Rate

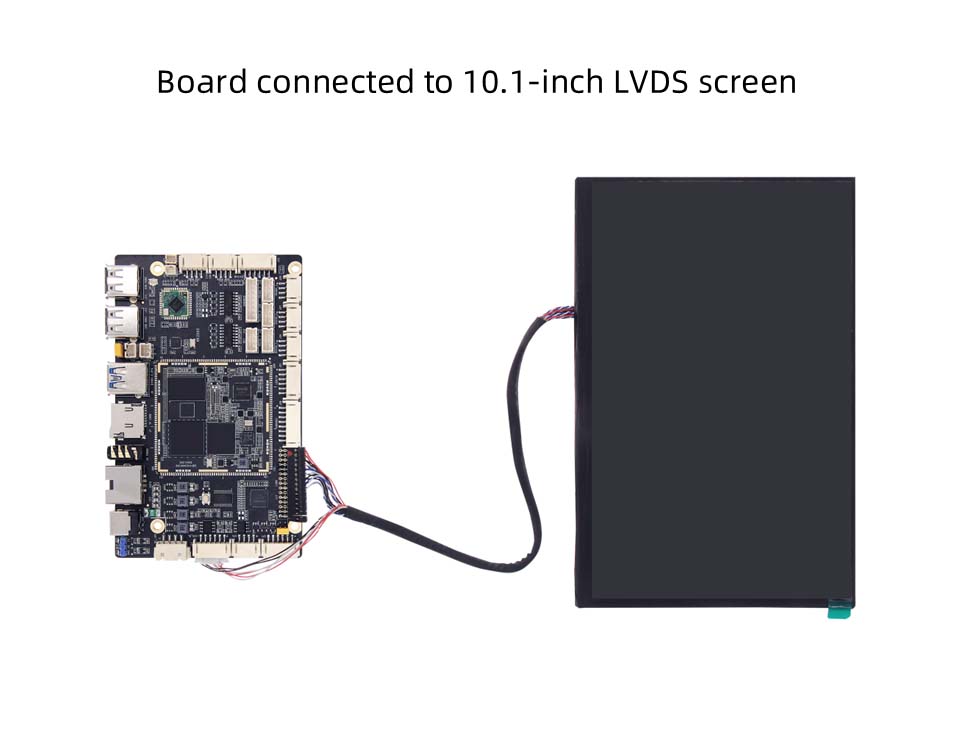

● lvds: 2*15pin LVDS screen interface*1

● MIPI-DSI: Ang interface ng screen ng MIPI*1, ang interface ng MIPIDSI at LVDS ay ginamit muli, at ang default ay upang kumonekta sa screen ng LVDS. Kung pipiliin mong kumonekta sa mipidsi, kailangan mong baguhin ang risistor

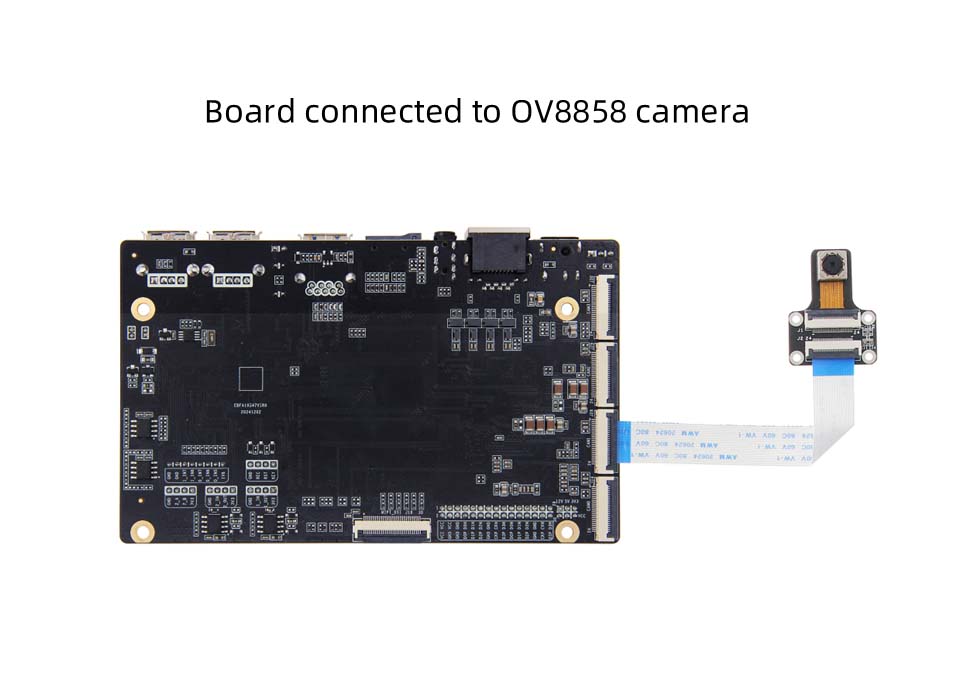

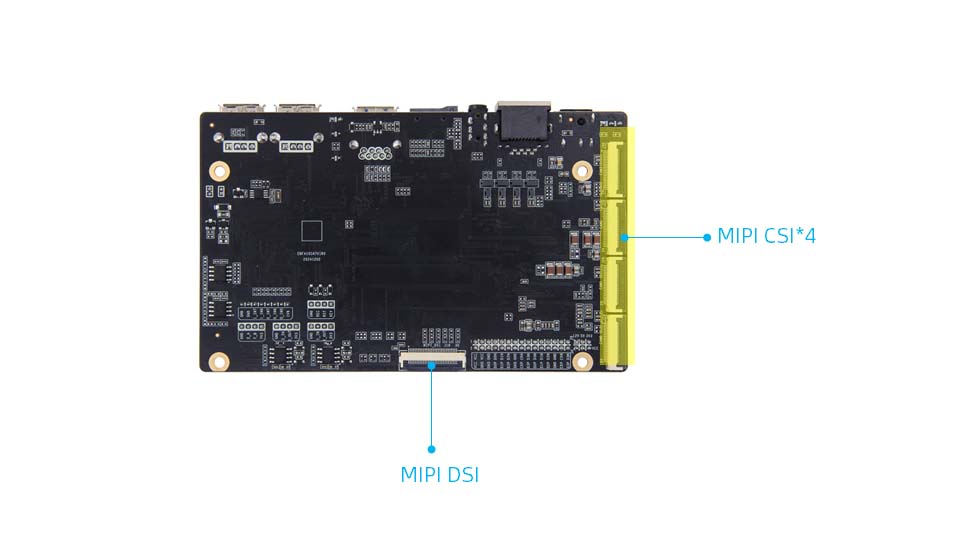

● MIPI-CSI: interface ng camera ng MIPI*4, maaaring mai-plug sa IMX415/OV8858 camera ng tindahan (ang default na kumbinasyon ay ang OV8858 camera)

● Capacitive touch screen: LVDS touch screen interface*1

● LCD Backlight: LVDS Backlight Interface*1

● Interface ng kuryente ng screen: interface ng pagpili ng boltahe ng LVDS*1

● USB2.0: USB Hub Interface*4

● USB3.0: USB OTG Interface*1, default ay mode ng aparato, ang mode ay maaaring mapili sa pamamagitan ng jumper cap

● WiFi: Onboard WiFi6 Module, Model: AIC8800D40L

● TF Card Holder: Suportahan ang Micro SD (TF) Card upang simulan ang system, hanggang sa 512GB
