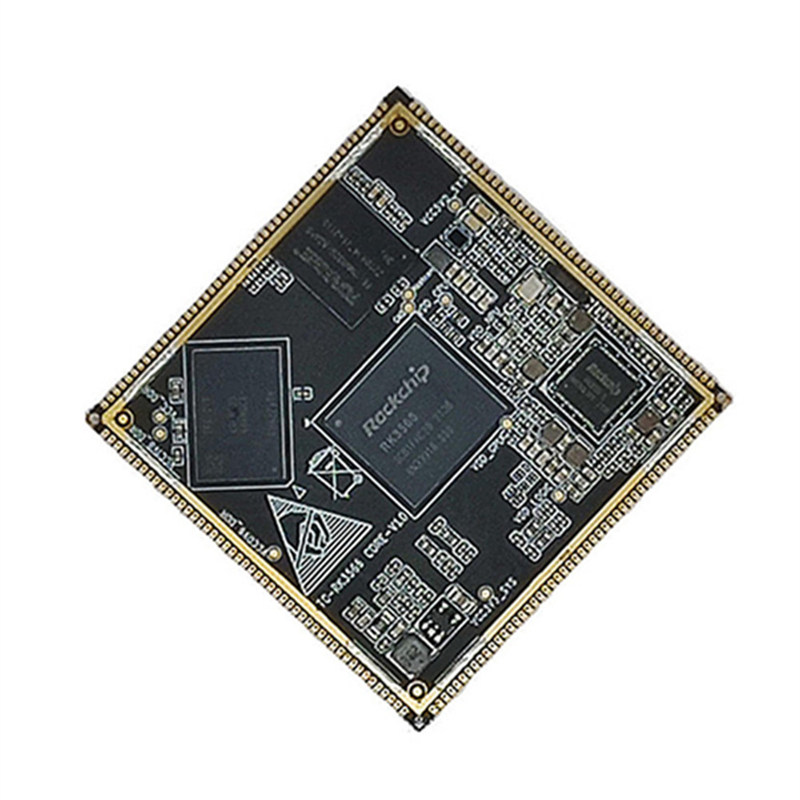

Rockchip RK3566 Core Board

Ang ThinkCore ay isang nangungunang tagagawa ng China Rockchip RK3566 Core Board. Sinusuportahan nito ang pagsasaayos ng dual gigabit adaptive RJ45 Ethernet port, na maaaring ma -access at maipadala ang data sa panloob at panlabas na mga network sa pamamagitan ng dalawahang mga port ng network, pagpapabuti ng kahusayan sa paghahatid ng network; pagsuporta sa wireless network.

Magpadala ng Inquiry

Paglalarawan ng Produkto

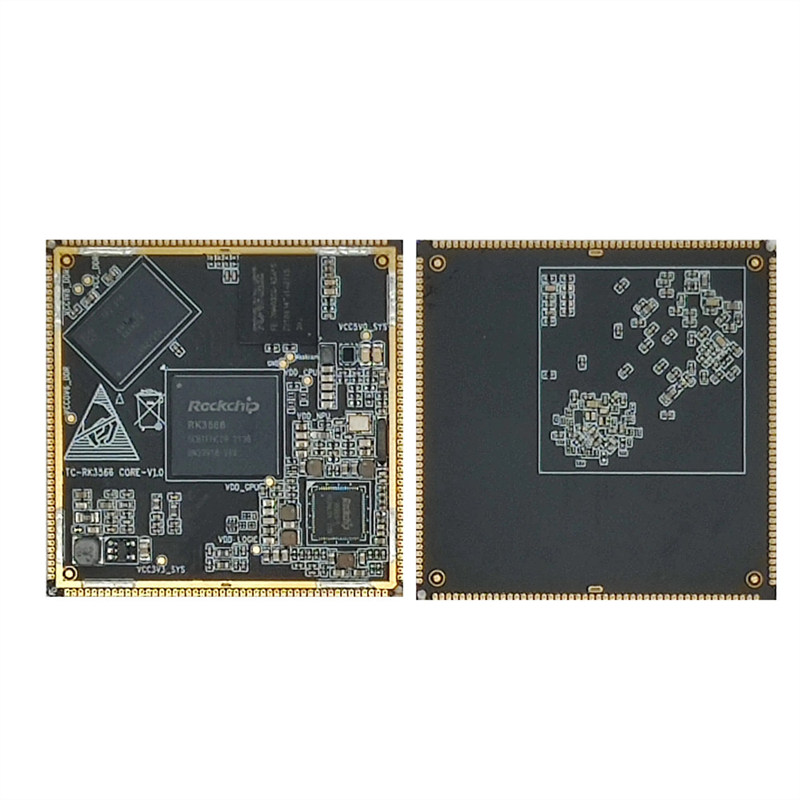

Ang ThinkCore ay isang nangungunang tagagawa ng China Rockchip RK3566 Core Board.

Tungkol sa item na ito

• Sinusuportahan nito ang pagsasaayos ng dual gigabit adaptive RJ45 Ethernet port, na maaaring ma -access at maipadala ang data sa panloob at panlabas na mga network sa pamamagitan ng dalawahang mga port ng network, pagpapabuti ng kahusayan sa paghahatid ng network; pagsuporta sa wireless network

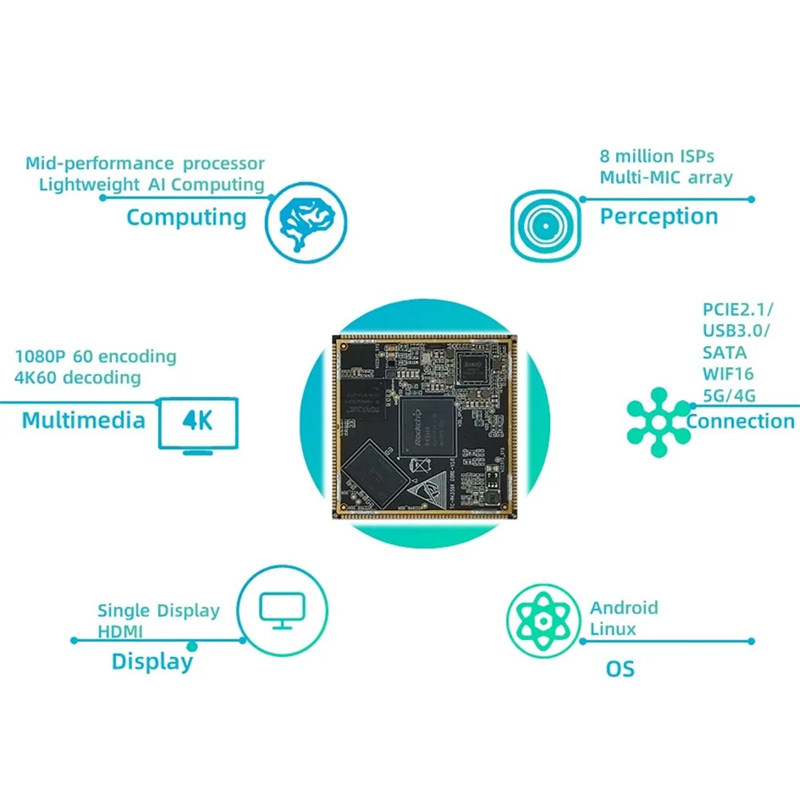

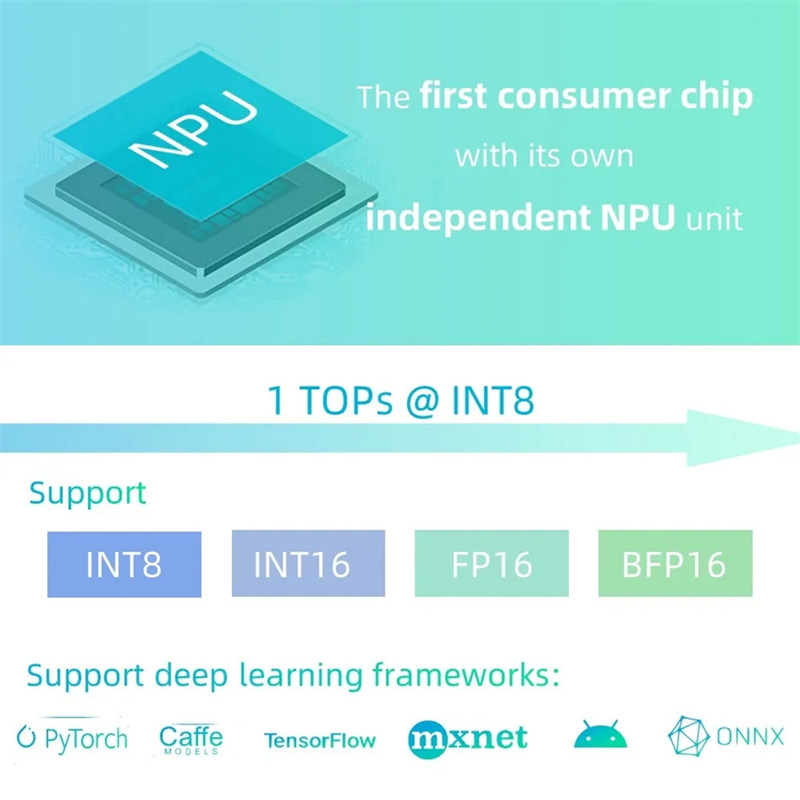

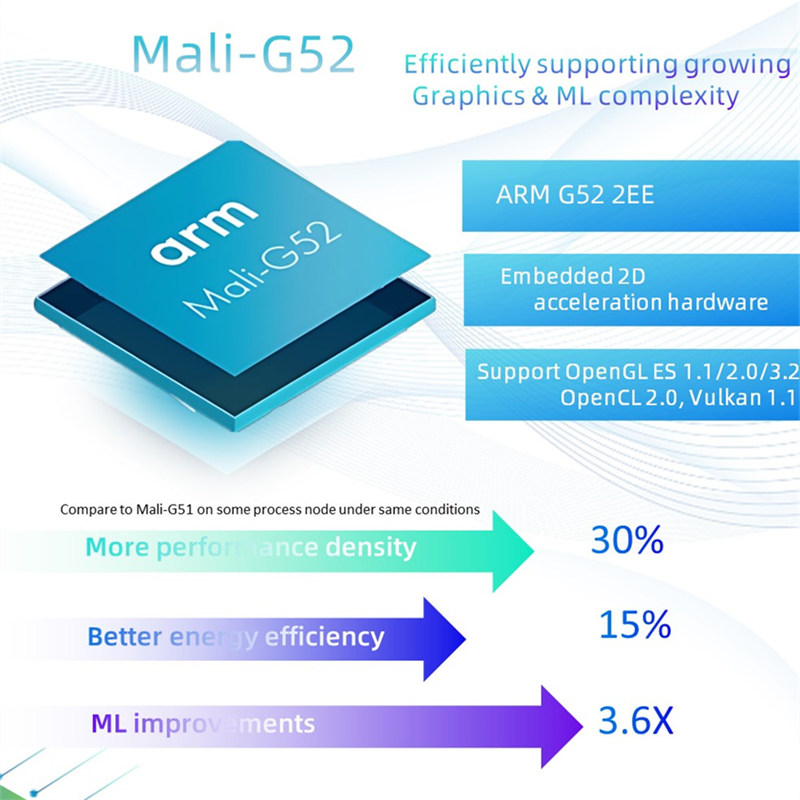

• Sinusuportahan ng GPU ang OpenGL ES3.2/2.0/1.1, Vulkan1.1; Maaaring mapagtanto ng VPU ang 4K 60FPS H.265/H.264/VP9 Video Decoding at 1080p 100fps H.265/H.264 Video Encoding; Sinusuportahan ng NPU ang caffe/tensorflow at iba pang pangunahing pag-click sa paglipat ng mga modelo ng arkitektura.

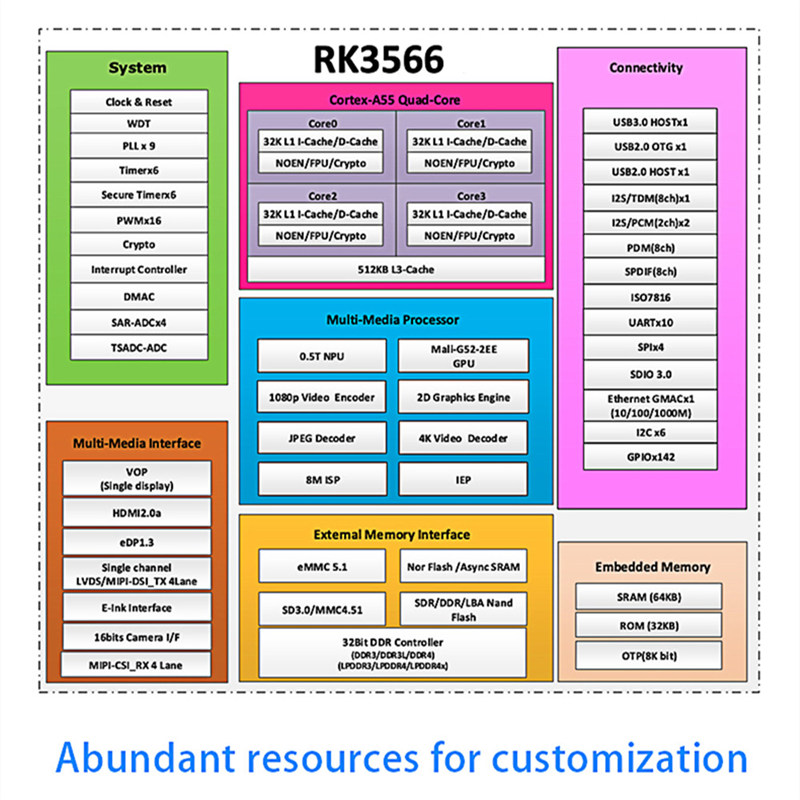

• Ang RK3566 ay nagpatibay ng 22nm advanced na teknolohiya, na may pangunahing dalas ng hanggang sa 2.0GHz, ang CPU ay maaaring magamit ng hanggang sa 8GB na kapasidad ng memorya, na maaaring umabot sa 32bit bit na lapad, at dalas hanggang sa 1600MHz.

• Ang RK3566 ay may MIPI-CSIX2, MIPI-DSIX2, HDMI2.0, interface ng video ng EDP, na maaaring suportahan ang hanggang sa tatlong mga screen na may iba't ibang output ng display; built-in 8m ISP Image Signal Processor, na maaaring suportahan ang dalawahang camera at HDR function;

• Sinusuportahan ng platform ng TC-RK3566 ang Android 11.0, Linux Buildroot, Ubuntu, at mga operating system ng Debian. Ang system ay tumatakbo nang matatag at maaasahan, ang SDK ay bukas na mapagkukunan, na naaayon sa independiyenteng pag -unlad ng mga customer.

Major Product Mga parameter
Power Interface	12V@2A DC Input, Interface ng DC

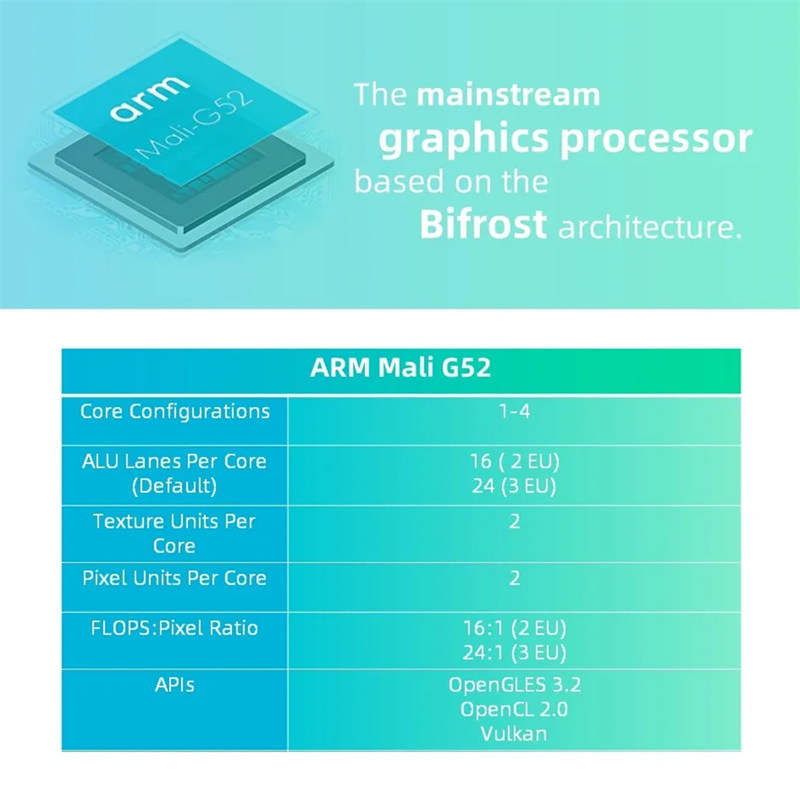

Pangunahing chip	RK3568, quad Cortex-A55，2.0GHz ， Mali-G52
Ram	1/2/4/8GB ， lpddr4/4x ， 1560MHz
Imbakan	8/32/64/128GB ， EMMC
Ethernet	2.5g Ethernet port2; 10/100/1000m Adaptive Ethernet Port2
HDMI	HDMI2.0 display interface, Suportahan ang dual-screen display na may MIPI-DSI
MIPI- DSI	MIPI screen Ang interface, wildfire mipi screen ay maaaring mai-plug in, suportahan ang dual-screen Ipakita gamit ang HDMI2.0
MIPI-CHI	Mipi-camera interface
USB2.0	Ang Type-A ay nagpapahiwatig interface 1 (host). Type-C interface 1 (OTG), na kung saan ay ang pagkasunog ng firmware interface at ibinahagi sa power interface
USB3.0	Type-isang port*1 (Host)
Interface ng PCIe	Mini-pcie interface, maaaring magamit gamit ang buong taas o kalahating taas na wifi network card, 4G module o iba pang mga module ng interface ng mini-PCIE
SATA interface	Pamantayang SATA interface
Hard Disk PWR interface ng supply	Sinusuportahan ang 12v output
SIM Card Holder	Ang SIM Card Kailangang magamit ang pag -andar gamit ang isang module na 4G
40pin interface	Katugma sa Raspberry Pi 40pin interface, sumusuporta sa PWM, GPIO, I²C, SPI, UART function
Debug serial port	Default Parameter 1500000-8-N-1
TF deck	Suportahan ang Micro Sd (TF) Card Boot System, hanggang sa 128GB
audio port	Output ng headphone + mikropono input 2 sa 1 interface
SPK Speaker interface	1w Power Speaker maaaring konektado
Pindutan	Button ng Power, Button ng Maskrom; Pindutan ng pagbawi
Infrared tatanggap	sumusuporta Infrared remote control function
Fan interface	Sinusuportahan ang Pag -install ng mga tagahanga para sa pagwawaldas ng init
Baterya ng RTC interface	Sinusuportahan ang RTC function
