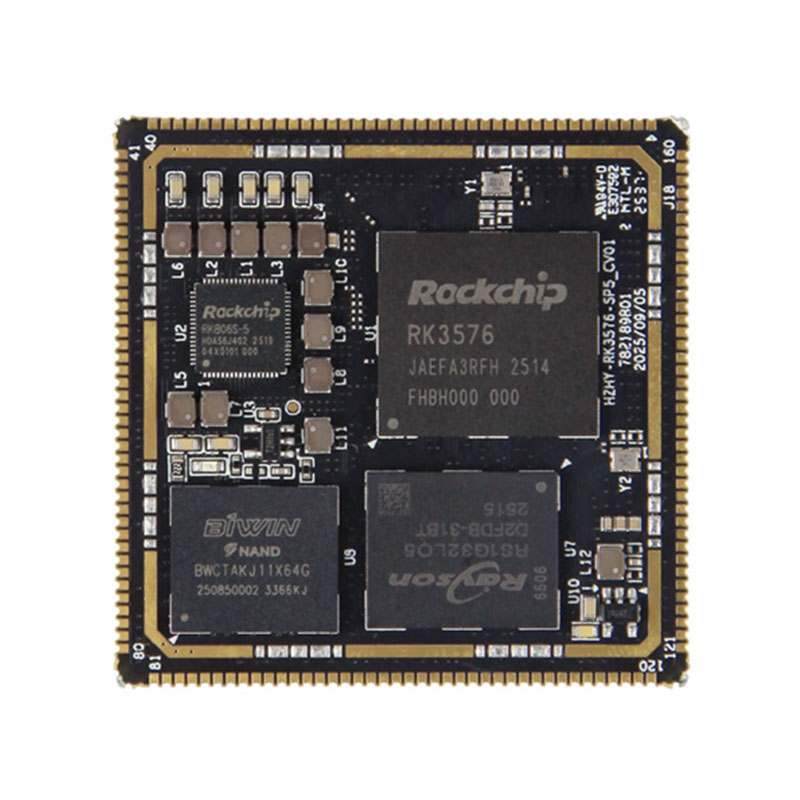

Rockchip RK3576 SOM

Nasa core ng RK3576 SOM ang isang malakas na octa-core na configuration ng CPU, na nagtatampok ng apat na Cortex‑A72 core na tumatakbo sa 2.2GHz at apat na Cortex‑A53 core sa 1.8GHz. Ang malaki.LITTLE heterogenous na arkitektura na ito ay nagbibigay-daan sa matalinong pagbalanse ng load, na tinitiyak ang mahusay na pagganap para sa kumplikadong multi-tasking habang ino-optimize ang power efficiency para sa pinalawig na operasyon—na kritikal para sa mga pang-industriyang kapaligiran na may mahigpit na pangangailangan sa enerhiya.

Nilagyan ng 6TOPS@INT8 NPU, ang RK3576 SOM ay mahusay sa on-device AI inference. Sinusuportahan nito ang mga mixed-precision na operasyon kabilang ang INT4, INT8, at FP16, at ganap na katugma sa mga pangunahing balangkas ng malalim na pag-aaral tulad ng TensorFlow at PyTorch. Nagbibigay-daan ito sa mga developer na maayos na mag-deploy ng mga AI application tulad ng computer vision, speech recognition, at edge analytics nang hindi umaasa sa cloud computing, binabawasan ang latency at pagpapahusay ng privacy ng data.

Ang pinagsamang Mali‑G52 MC3 GPU ay higit na nagpapahusay sa mga kakayahan ng multimedia at graphics ng SOM. Sinusuportahan ang mga pamantayan sa industriya tulad ng OpenGL ES 3.2 at Vulkan 1.2, pinapagana nito ang maayos na pag-render ng 3D, pagpoproseso ng high-definition na video, at advanced na visualization ng UI—perpekto para sa mga application tulad ng pang-industriyang HMI, digital signage, at intelligent na surveillance system.

Bilang isang pang-industriyang-grade na solusyon, ang RK3576 SOM ay inengineered upang matugunan ang mahigpit na pangangailangan ng mga pang-industriyang kapaligiran, na tinitiyak ang matatag na operasyon kahit na sa malupit na mga kondisyon. Nag-aalok kami ng mga naiaangkop na serbisyo sa pagpapasadya ng OEM at ODM na iniayon sa iyong partikular na mga kinakailangan sa proyekto, kabilang ang mga custom na configuration ng interface, mga opsyon sa memorya, at pag-optimize ng software. Kung kailangan mo ng isang karaniwang RK3576 core board o isang ganap na naka-customize na naka-embed na board, pinapabilis ng aming solusyon ang iyong ikot ng pagbuo ng produkto at binabawasan ang oras-sa-market.

Piliin ang Rockchip RK3576 SOM para sa isang maaasahang, high-performance na naka-embed na platform na pinagsasama ang industrial-grade durability, mahusay na AI computing, at versatile customization—pag-unlock ng mga bagong posibilidad para sa iyong intelligent edge application.

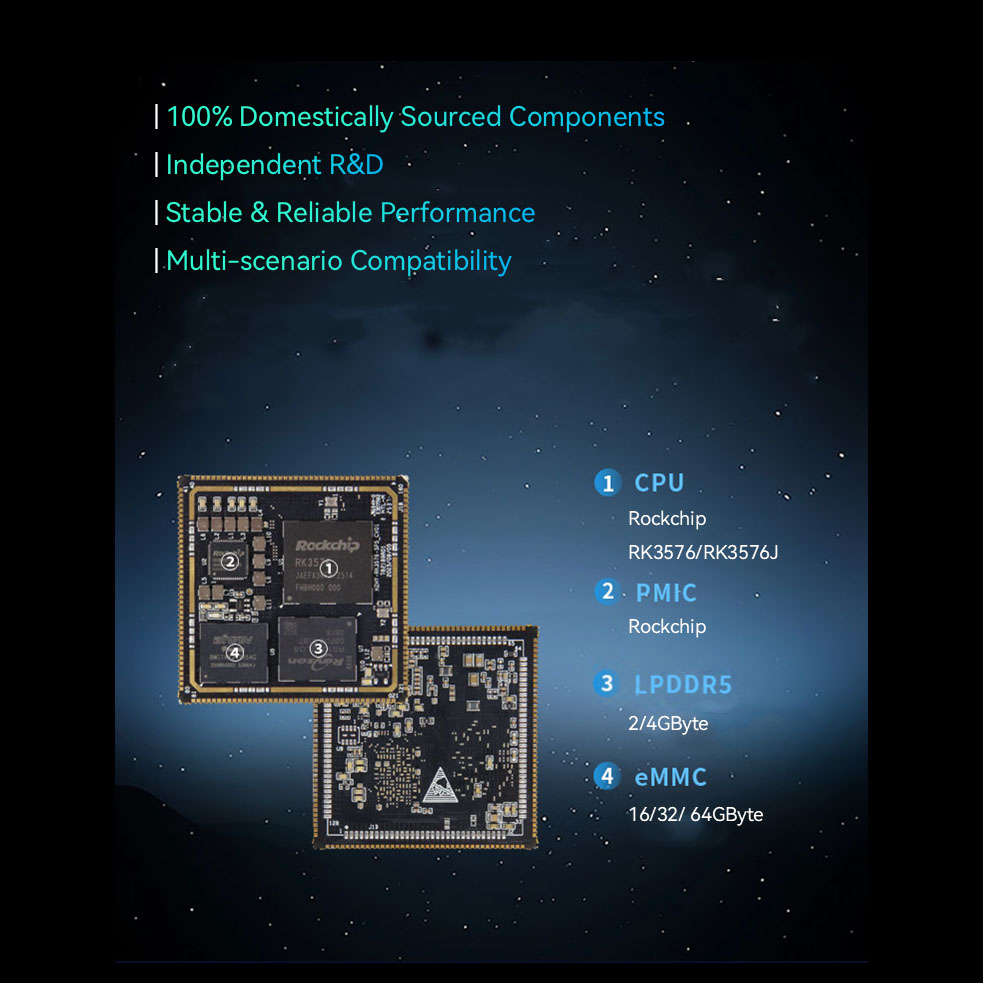

RK3576 SOM Mga Detalye ng Hardware

● CPU: Quad-core Cortex-A72 processor + Quad-core Cortex-A53 processor

● Bilis ng Orasan: 2.2GHz

● Memorya: 2/4GB LPDDR5 (Nag-iiba-iba ang kapasidad depende sa biniling bersyon)

● EMMC: 32/64GB eMMC (Nag-iiba-iba ang kapasidad depende sa biniling bersyon)

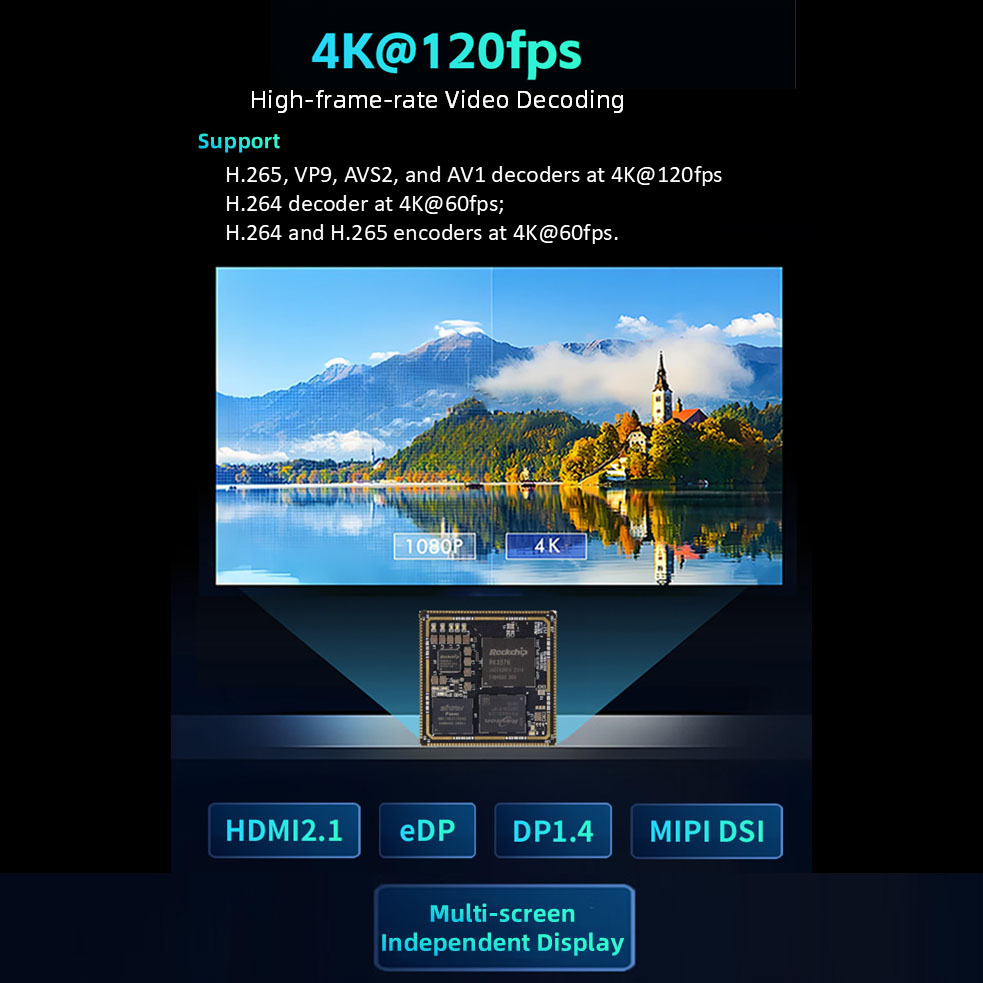

● Multimedia Processing: Sinusuportahan ang 4K@120fps H.265, VP9, ​​AVS2, at AV1 decoder; sumusuporta sa 4K@60fps H.264 decoder; sumusuporta sa 4K@60fps H.264 at H.265 encoder, mataas na kalidad na JPEG encoder/decoder

● Graphics Processor: ARM Mali-G52-MC3

● NPU: Built-in na independent NPU, 6 TOPS computing power @INT8

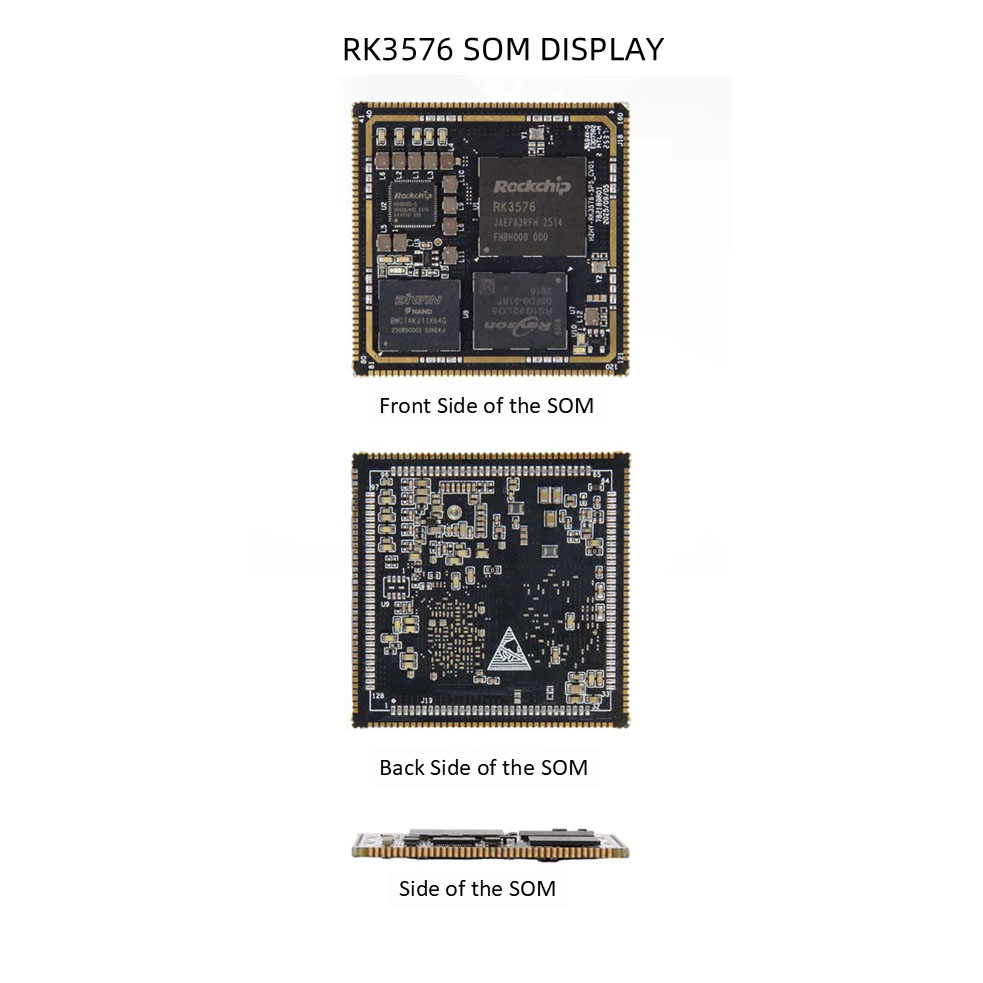

● Mga Dimensyon: 45mm x 45mm

● Interface: Interface ng stamp-hole, 288 pin

● Temperatura: -40°C~+85°C / 0°C~+70°C

● Operating Voltage: 5V

● Operating System: Linux, Ubuntu

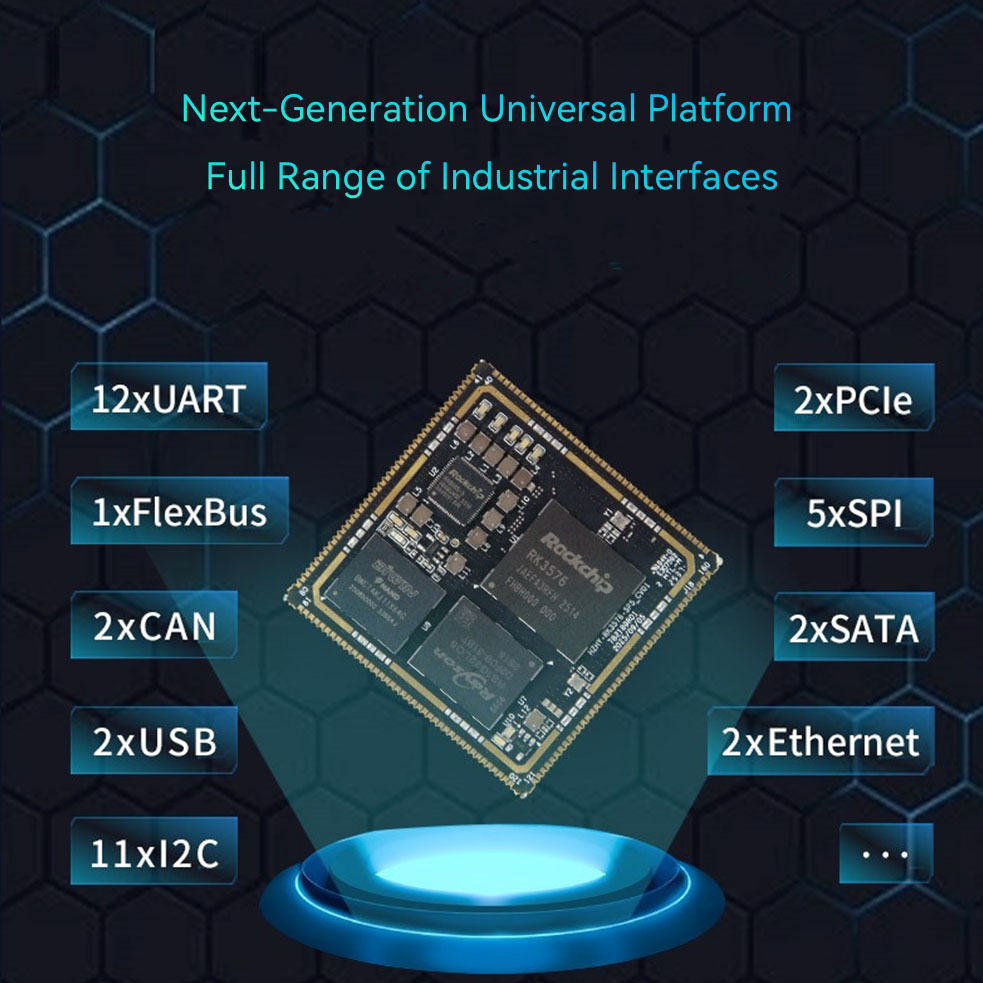

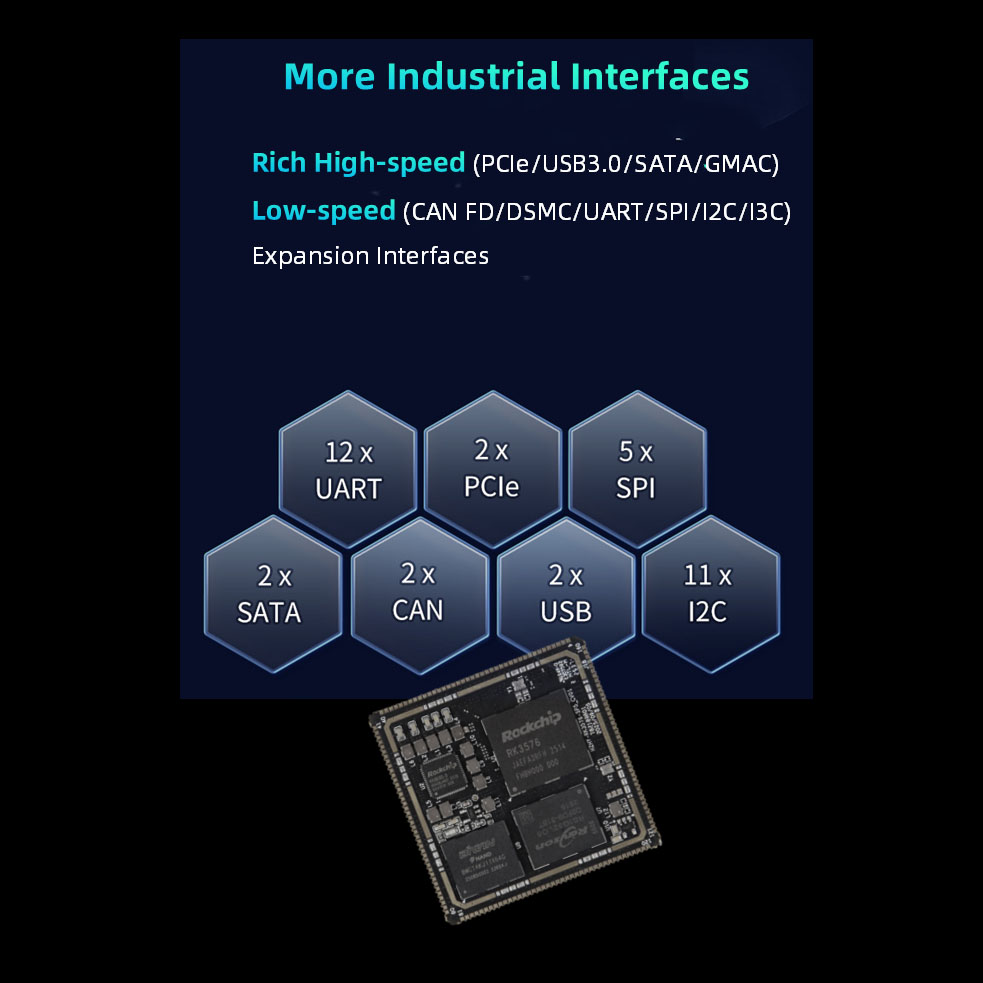

RK3576 SOM Mga Functional Parameter

● SDMMC (≤2 channel): Sinusuportahan ang SDI03.0 protocol at MMCV4.51 protocol. 4-wire data bus lapad; sumusuporta sa SDR104 mode, na may pinakamataas na bilis na 200MHz. Tandaan: Tanging ang SDMMC0 lang ang sumusuporta sa System Boot, at naka-default sa SD card function;

Sinusuportahan ang pag-upgrade ng firmware sa pamamagitan ng SD card kapag blangko ang EMMC/UFS, at sinusuportahan din ang pag-upgrade ng firmware ng EMMC/UFS sa pamamagitan ng SD card pagkatapos ng boot ng EMMC/UFS; Kino-configure ng SDMMC0 ang VCCIO_SD_S0 sa 1.8V o 3.3V na output ayon sa peripheral at aktwal na operating mode; Ang SDMMC1 ay 3.3V; ang ilang mga mapagkukunan ng pin ay multiplex.

● SARADC (≤7 channels): SARADC resolution ay 12-bit, bilis 1MS/s, input voltage range ay 0~1.8V; Tandaan: Ang SARADC_VINO_BOOT ay nakatuon sa pagtatakda ng SYSTEMBOOT boot sequence at hindi magagamit para sa iba pang mga function; Ang SARADC_VIN1 ay naka-default bilang key value input sampling port, at multiplexed bilang Recovery mode button (hindi nababago);

Ang SARADC_VIN2 ay ang board hardware ID, hindi inilabas; SARADC_VIN3 ay multiplexed para sa audio detection;

Ang SARADC_VIN4~7 ay maaaring gamitin nang direkta.

● USB (≤2 channels): Tandaan: Ang USB2_OTG0 ay ang default na firmware burning port para sa RK3576, mangyaring tiyaking ireserba ang interface na ito sa application; Ang USB3 at USB2.0 OTG ay maaari lamang gumana bilang Device o HOST nang sabay-sabay; ang SS signal (5Gbps) ng USB3 OTG0 ay multiplex sa DP1.4; ang SS signal (5Gbps) ng USB3 OTG1 ay multiplex sa PCIE1 o SATA1, at hindi magagamit ang USB function kapag nakatakda sa PCIE o SATA function;

● SATA (≤2 channel): Sinusuportahan ang SATA PM function, bawat port ay maaaring suportahan ang 5 device; sumusuporta sa SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s; sumusuporta sa eSATA.

Tandaan: SATA0 at PCIe0 controllers ay multiplexed; SATA1 at PCIe1 o USB3_OTG1 controllers ay multiplexed;

● PCIe (≤2 channel): 2 PCIe 2.1 controllers, parehong sumusuporta lang sa RC mode;

Tandaan: Ang mga controller ng PCIe0 at SATA0 ay multiplexed; Ang mga controller ng PCIe1 at SATA1 o USB3_OTG1 ay multiplexed;

● MIPI DPHY CSI RX (≤2 channel): 2 MIPI DPHY CSI RX port, na sumusuporta sa 2/4-lane na MIPI-CSI mode;

Tandaan: Kasalukuyang hindi sinusuportahan ang paghahati sa 2-lane + 2-lane mode; maximum na 2 camera ang maaaring konektado;

● MIPI DCPHY CSI RX (≤1 channel): 1 MIPI DCPHY CSI RX port, na sumusuporta sa 1/2/4-lane na MIPI-DPHY mode o 0/1/2 Trio MIPI-CPHY mode;

● Tandaan: Hindi sinusuportahan ang paghahati sa 2-lane + 2-lane mode; ang TX at RX ng MIPI DCPHY Combo PHY ay maaari lamang i-configure nang sabay-sabay bilang DPHY TX at DPHY RX mode, o sabay-sabay bilang CPHY TX at CPHY RX mode. CIF (≤1 channel): 1 channel maximum 16-bit DVP interface, sumusuporta sa 8/10/12/16-bit;

Tandaan: 3.3V interface, ang ilang pin resources ay ibinabahagi;

● HDMI TX (≤1 channel): Sinusuportahan ang hanggang HDMI 2.1, maximum na suporta para sa 4K@120Hz, sinusuportahan ang HDMI FRL mode at pabalik na compatible sa HDMI TMDS mode;

Tandaan: Ibinahagi sa eDP controller;

● eDP (≤1 channel): Sinusuportahan ang hanggang sa eDP 3.1, maximum na suporta para sa 4K@60Hz, sinusuportahan ang 1/2/4 Lane mode, hindi sinusuportahan ang Swap; Tandaan: Ibinahagi sa eDP controller;

● MIPI DCPHYCSI TX (≤1 channel): 1 MIPI DCPHYCSI RX port, sumusuporta sa 1/2/3/4 Lanes MIPI-DPHY mode o 0/1/2 Trio MIPI-CPHY mode;

● Tandaan: Hindi sinusuportahan ang paghahati sa 2Lane+2Lane mode; Ang MIPI DCPHY Combo PHY's TX at RX ay maaari lamang i-configure nang sabay-sabay bilang DPHY TX, DPHY RX mode, o sabay-sabay bilang CPHY TX, CPHY RX mode.

● DP (≤1 channel): Sinusuportahan ang hanggang eDP 3.1, maximum na suporta para sa 4K@120Hz, sinusuportahan ang 1/2/4 Lane mode, sinusuportahan ang Swap;

Tandaan: Ibinahagi sa SS signal ng USB3 OTG0;

● LCD (≤1 channel): Sinusuportahan ang 24-bit RGB mode, maximum na resolution na 1920x1080@60Hz; sumusuporta sa 16-bit BT1120 mode, maximum na resolution 1920x1080@60Hz; sumusuporta sa 8-bit BT656 mode, maximum na resolution 720x576@60Hz; Tandaan: Ibinahagi ang ilang mapagkukunan ng pin.

● EBC (≤1 channel): Sinusuportahan ang 8-bit/16-bit na output, maximum na 32 level ng grayscale, maximum na resolution na 2560x1920@85Hz;

Tandaan: Ibinahagi ang ilang mapagkukunan ng pin.

● Audio (≤9 na channel): 5 grupo ng SAI, na sumusuporta sa master-slave mode, 8 hanggang 32-bit na lapad, at mga sampling rate hanggang 48kHz; 2 grupo ng PDM, master mode, na sumusuporta sa 8-channel input na kakayahan, 16 hanggang 32-bit na lapad, at mga sampling rate hanggang 192kHz; 2 pangkat ng SPDIFTX; 1 grupo ng DSM PWMAudio;

Tandaan: Apat na ASRC (Asynchronous Sample Rate Converter) na mga module ay ibinigay para sa audio data sample rate conversion;1.8V/3.3V interface, ang ilang pin resources ay ibinabahagi;

● Ethernet (≤2 channel): Sinusuportahan ang 2 RGMII interface na may 10/100/1000Mbps na mga rate ng paghahatid ng data.

Tandaan: 3.3V RGMII/RMII interface, ibinabahagi ang ilang mapagkukunan ng pin.

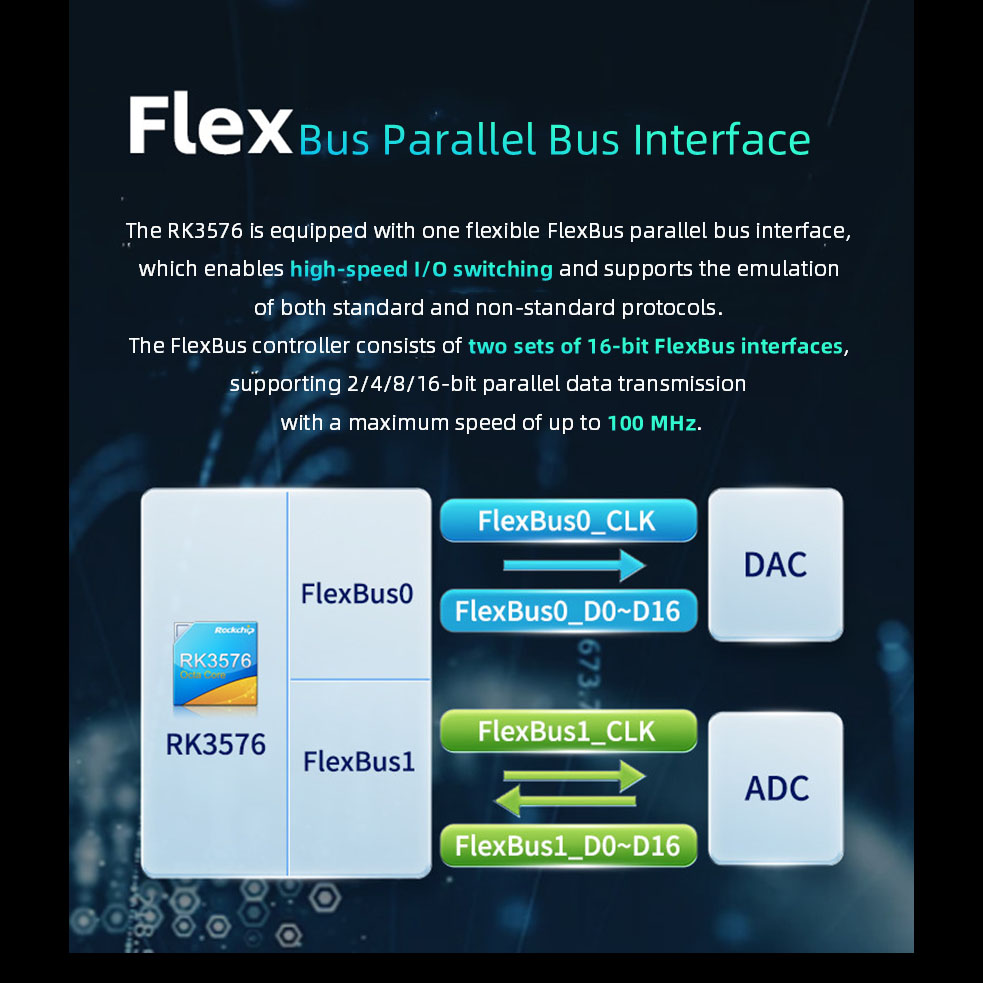

● FlexBus (≤1 channel): Sinusuportahan ang isang flexible parallel bus interface - FlexBus interface, na maaaring makamit ang high-speed I/O switching, at maaaring tularan ang ilang karaniwang protocol o hindi regular na protocol. Ang karaniwang senaryo ng application ay ang kumbinasyon ng isang high-speed 16-bit ADC at isang 16-bit DAC.

Tandaan: 3.3V interface, ibinabahagi ang ilang mapagkukunan ng pin.

● DSMC (≤1 channel): Double Data Rate Serial Interface. Pangunahing ginagamit sa komunikasyon ng aparato ng PSRAM o peripheral na komunikasyon ng LocalBus (tulad ng FPGA). Tandaan: 3.3V interface, ibinabahagi ang ilang mapagkukunan ng pin.

● UART (≤12 channel): Ang maximum na sinusuportahang baud rate ay 8Mbps.

Tandaan: 1.8V/3.3V interface, ibinabahagi ang ilang mapagkukunan ng pin.

● I³C (≤2 channels): Sinusuportahan ang 7-bit at 10-bit address mode, na may maximum na bilis na hanggang 12.5 Mbit/s, compatible sa I²C bus, na may maximum na bilis na hanggang 400 Kbit/s. Tandaan: 1.8V/3.3V interface, ibinabahagi ang ilang mapagkukunan ng pin.

● I²C (≤11 channel): Sinusuportahan ang 7-bit at 10-bit na mga mode ng address, na may maximum na bilis na hanggang 400 Kbit/s.

Tandaan: 1.8V/3.3V interface, ibinabahagi ang ilang mapagkukunan ng pin. SPI (≤5 channel): Configurable master/slave mode. Tandaan: 1.8V/3.3V interface, ibinabahagi ang ilang mapagkukunan ng pin.

● CAN (≤2 channel): Sinusuportahan ang CAN-FD; sumusuporta sa 1Mbps.

Tandaan: 1.8V/3.3V interface, ibinabahagi ang ilang mapagkukunan ng pin.

● PWM (≤3 channel): 3 independiyenteng PWM controllers, na sumusuporta sa hanggang 16 na PWM channel, 32-bit timer/counter.

Tandaan: 1.8V/3.3V interface, ibinabahagi ang ilang mapagkukunan ng pin.

Tandaan: Ang ilang mapagkukunan ng pin ay multiplex. Mangyaring sumangguni sa Talahanayan ng Paghahambing ng Pin Function para sa mga detalye.

Makipag-ugnayan sa amin para sa mga sample at higit pang impormasyon!

Mga Kalamangan sa Serbisyo

Minimum Order: 1 Unit | Maramihang Mga Order na Sinusuportahan | Libreng SDK | Libreng Teknikal na Suporta | Tinanggap ang Customization
