Rockchip RK3588 Core Board Board sa Board

Mga tampok ng RKK3588

 8nm advanced na proseso, 8-core 64-bit na arkitektura, mataas na pagganap, mababang pagkonsumo ng kuryente

 ARM Mali-G610 MC4 GPU, Nakatuon 2D Graphics Acceleration Module

 6tops NPU, na nagpapagana ng iba't ibang mga senaryo ng AI

 8k Video Encoding at Decoding, 8k Display Output

 Ang built-in na maraming mga interface ng display, suportahan ang multi-screen display

 Mga Kakayahang Pagproseso ng Imahe ng Super, 48MP ISP, Suporta para sa Maramihang Mga Input ng Camera

 Mayaman na mga high-speed interface (PCIe, Type-C, SATA, Gigabit Ethernet), madaling mapalawak

 Android at Linux OS

Mga parameter ng produkto

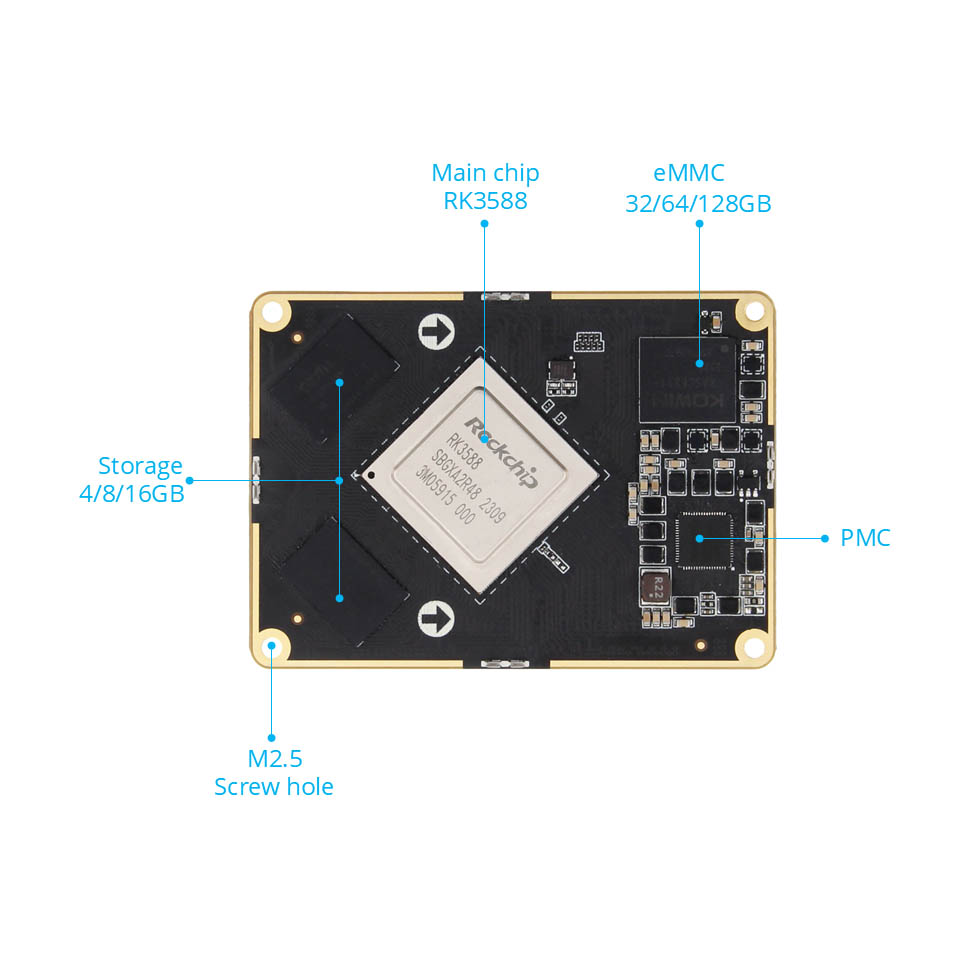

RK3588 CORE Board Parameter

 Konektor: MALE Connector: DF40C-100DP-0.4V (51) Konektor ng Babae: DF40C-100DS-0.4V (51)

 Pangunahing Chip: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6tops Computing Power) Ang BTB ay humahantong sa 400 pin, 0.5mm spacing, humahantong sa lahat ng I0

 memorya: 4/8/16GB, LPDDR4/4X

 Imbakan: 32/64/128GB.EMMC

RK3588 Mga Parameter ng Baseboard

 Konektor: Lalaki: DF40C-100DP-0.4V (51) Babae: DF40C-100DS-0.4V (51)

 Power Interface: 12V@2A DC Input, DC Interface*1; Power Output Interface*1

 Ethernet: Gigabit Network Port*2, Suportahan ang 10/1000Mbps Data Rate ng Paghahatid

 HDMI: HDMI12.0 input*1, hanggang sa 3840x2160@60fps; HDMI2.1 Output*2, Sinusuportahan ang maraming mga screen na may iba pang mga screen, maximum na resolusyon 7680x4320@60Hz (8K resolusyon)

 MIPI-DSI: Ang interface ng screen ng MIPI*2 (harap*1, likod*1), ay maaaring mai-plug sa wildfire MIPI screen, ay sumusuporta sa maraming mga screen na may iba pang mga screen; Single MIPI mode maximum na resolusyon 1920*1080@60Hz

 MIPI-CSI: MIPI Camera Interface*6 (Front*3, Back*3), ay maaaring mai-plug sa wildfire MIPI camera

 USB2.0: USB-HostType-A interface*3

 USB3.0: USB-OTGTYPE-A interface*1; Type-C interface*1, maaaring magamit para sa pagkasunog ng firmware, sumusuporta sa DP1.4 protocol

 PCLE Interface: Mini-Pcle ​​Interface*1, ay maaaring magamit gamit ang buong taas o kalahating taas na wifi network card, 4G module o iba pang Module ng Mini-Pcle ​​Interface: PCLE3.0x4 Interface*1

 M.2 Interface: m.2ekey interface*1, ay sumusuporta sa M.2 E-Key Wireless Network Card Module; M.2 m key interface*1, sumusuporta sa M.2 M-Key PCLE3.0*4LANES Pagtutukoy 2280 Hard Disk

 TF Card Holder: Micro SD (TF) Card Holder*1, Sinusuportahan ang TF Card Boot System, Hanggang sa 512GB

 SIM Card Holder: SIM Card Holder*1, Kailangang Gamitin ang SIM Card

 SATA Interface: Standard SATA Interface*1; SATA Power Interface*1, sumusuporta sa 12V output

 Maaari: maaari*2

 ADC: ADC Acquisition Interface*1

 Debug serial port:

 Debug serial port*1 (UART2), default na parameter 1500000-8-N-1; Uart serial port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 Selection Jumper Interface*2

 Audio: onboard mic microphone*1; SPK Speaker Interface*2, Maaaring Ikonekta ang 3W Power Speaker Headphone Output + Microphone Input 2-in-1 Interface*1

 Button: on/off button*1; Button ng Maskrom*1; Pindutan ng pagbawi*1; I -reset ang pindutan*

 LED: Power Indicator*1; Tagapagpahiwatig ng system*1

 Infrared receiver: Suportahan ang infrared remote control function

 RTC: RTC Power Socket*1

 Fan Interface: Suporta sa pag -install ng 5V o 12V fan cooling
