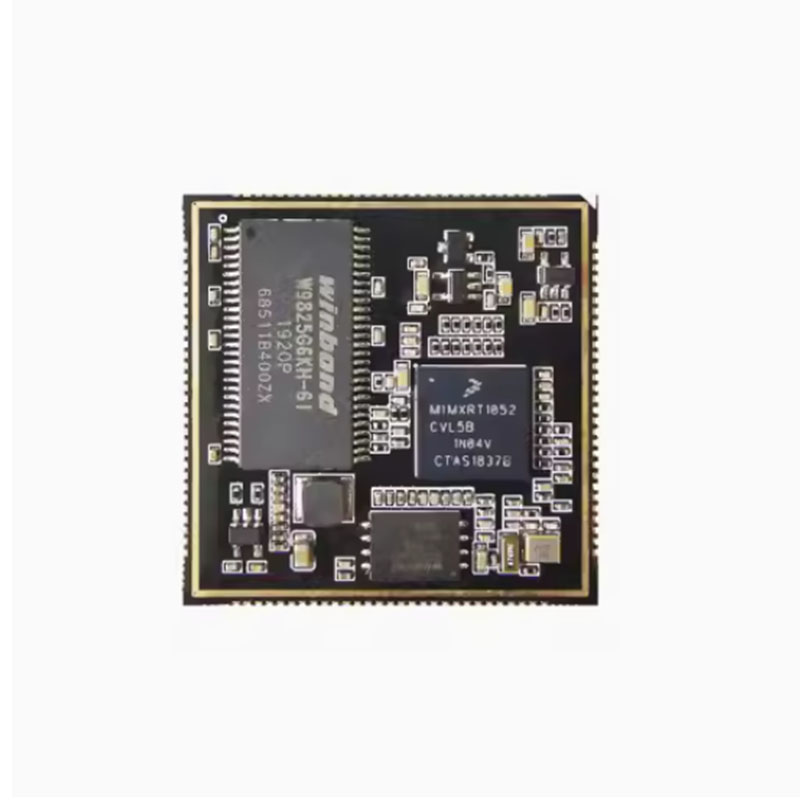

NXP I.MX RT1052 Core Board

● Ang RT1052 S2 core board na ito ay dinisenyo batay sa NXP MIMXRT1052CVL5B processor.

● Ang mga sangkap ng buong lupon ay gawa sa mga materyales na pang-industriya.

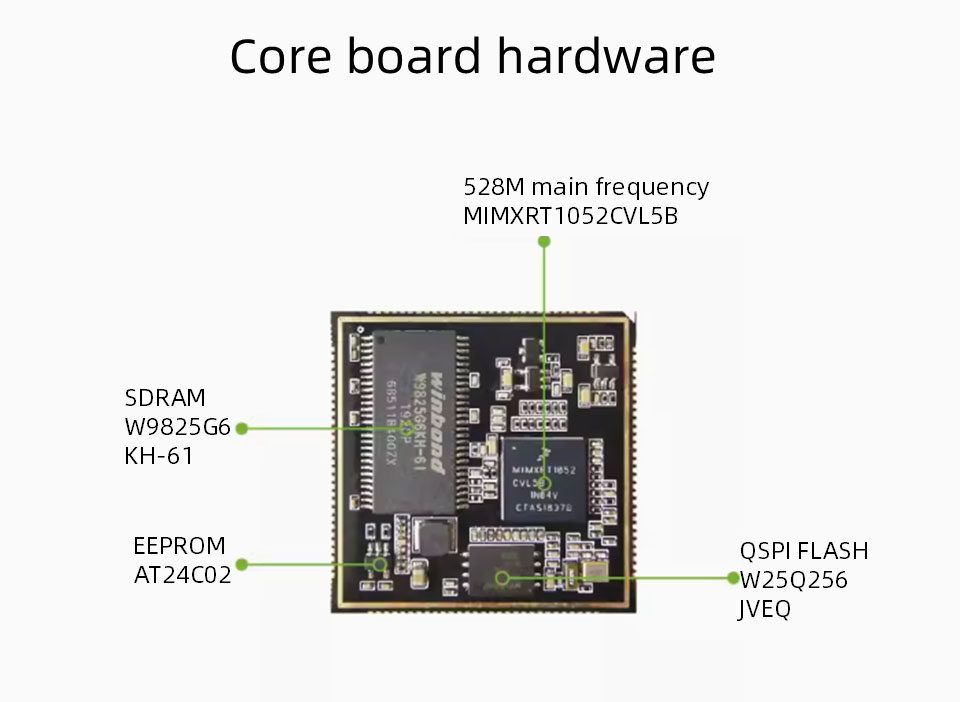

● Kasama sa mga mapagkukunan ng hardware ng pangunahing board

● 32MB SDRAM, 32MB o flash, at 256B EEPROM.

● Ang PCB ay nagpatibay ng isang 6-layer black immersion na disenyo ng ginto, na may pangkalahatang sukat na 38*38mm, isang kabuuang 116 pin, at isang pin spacing ng 1.0mm. Maliban sa bus ng SEMC, ang natitirang 10 pin ng chip ay lahat ay pinangunahan.

Mga parameter ng interface ng signal ng core board

Pangunahing Chip: MIMXRT1052CVL5B, Cortex-M7 core, pangunahing dalas 528MHz

SDRAM: 2MB, TSSOP Package, Brand Winbond, Industrial Grade

Flash: 32MB, WSON8 Package, Brand Winbond, Industrial Grade

EEPROM: AT24C02 256B

Ethernet Phy: Wala

Laki ng PCB: 38*38mm

Power Supply: 3.3V

Shield Cover: Walang takip na kalasag

GPIO: 116 pin, 1.0mm pin spacing, maliban sa SEMC bus, lahat ng iba pang I0 ay pinangunahan

Temperatura ng pagpapatakbo: -40 ~ 85 ° C, grade grade

Interface ng signal ng core board

● LCD: 1 channel

● USB: 2 channel, na may high-speed phy

● SDIO: 2 mga channel

● I²C: 4

● SPI: 4

● uart: 8

● SAI: 3

● ADC: 2 (16 mga channel bawat isa), 12bit

● PWM: 4

● jtag: 1 channel

● SPDIF: 2 mga channel

● Maaari: 2

● Tandaan: Ang data sa itaas ay maaaring magamit muli, mangyaring sumangguni sa paglalarawan ng core board pin bilang isang disenyo ng sanggunian

Tandaan: Ang Lupon ay maaaring ipasadya na may isang minimum na pagkakasunud -sunod ng 500
