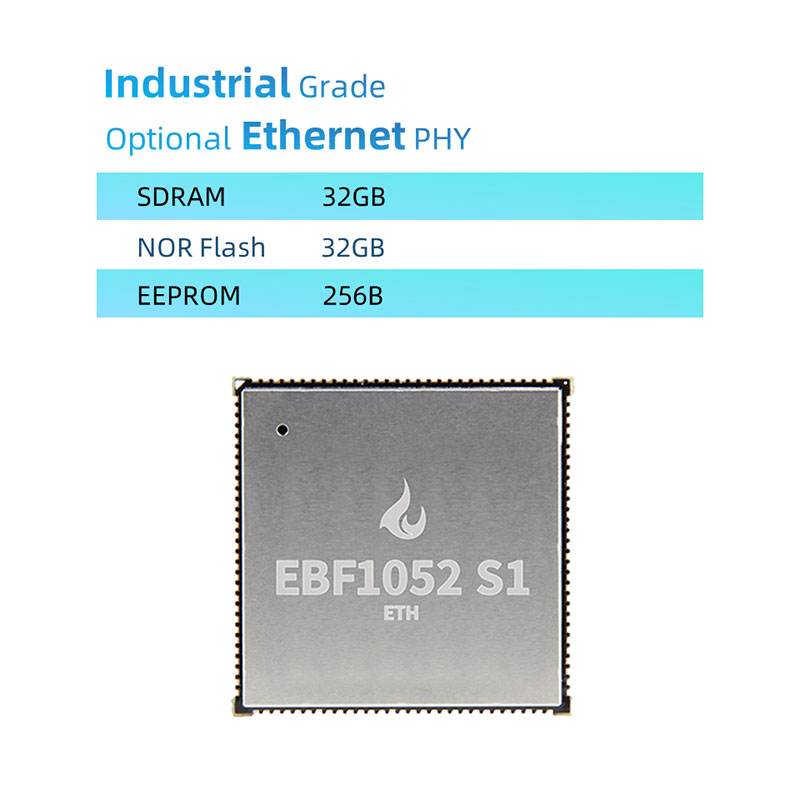

NXP MIMXRT1052 Core Board AS

 Ang NXP MIMXRT1052 Core Board SOM ay dinisenyo batay sa NXP MIMXRT1052CVL5B processor

 Ang buong mga sangkap ng Lupon ay gawa sa mga materyales na pang -industriya na grade

 The NXP MIMXRT1052 Core Board SOM hardware resources include 32MB SDRAM, 32MB NOR Flash, 256B EEPROM and 10/100M Ethernet PHY (optional) PCB adopts 6 layers of black immersion gold design, the overall size is 32*32mm, a total of 116 pins, pin spacing 1.0mm, except SEMC bus is not led out, the remaining 10 of the chip are led Palabas.

NXP MIMXRT1052 Core Board SOM Mga Parameter

Mga parameter ng interface ng signal ng core board

Pangunahing Chip: MIMXRT1052CVL5B, Cortex-M7 core, pangunahing dalas 528MHz

SDRAM: 32MB, BGA Package, Brand ISS1, Industrial Grade

Flash: 32MB, WSON8 Package, Brand ISS, Industrial Grade

EEPROM: AT24C02 256B

Ethernet Phy: Opsyonal na LAN8720A

Laki ng PCB: 32*32mm

Power Supply: 5V

Cover ng Shield: Opsyonal na takip ng kalasag

GPIO: 116, pin spacing 1.0mm, maliban sa SEMC bus, ang natitirang bahagi ng I0 ay lahat ay pinangunahan

Temperatura ng pagtatrabaho: -40 ~ 85 ° C, grade grade

Interface ng signal ng core board

Ethernet: 1 channel, opsyonal, magagamit lamang kapag ang pangunahing board ay may Ethernet phy

LCD: 1 channel, tanging RGB565 kapag gumagamit ng Ethernet, RGB565/888 ay maaaring magamit kapag hindi gumagamit ng Ethernet

USB: 2 channel, na may high-speed phy

SDIO: 2 mga channel

I²C: 4

SPI: 4

UART: 8

Sai: 3

CSI: 1

ADC: 2 (16 na mga channel bawat isa), 12bit

PWM: 4

Jtag: 1 channel

SPDIF: 2 mga channel

Maaari: 2

TANDAAN: Maaaring magamit muli ang data sa itaas, mangyaring sumangguni sa paglalarawan ng core board bilang isang disenyo ng sanggunian

Ang logo ng takip ng kalasag ay maaaring ipasadya na may isang minimum na pagkakasunud -sunod ng 500
