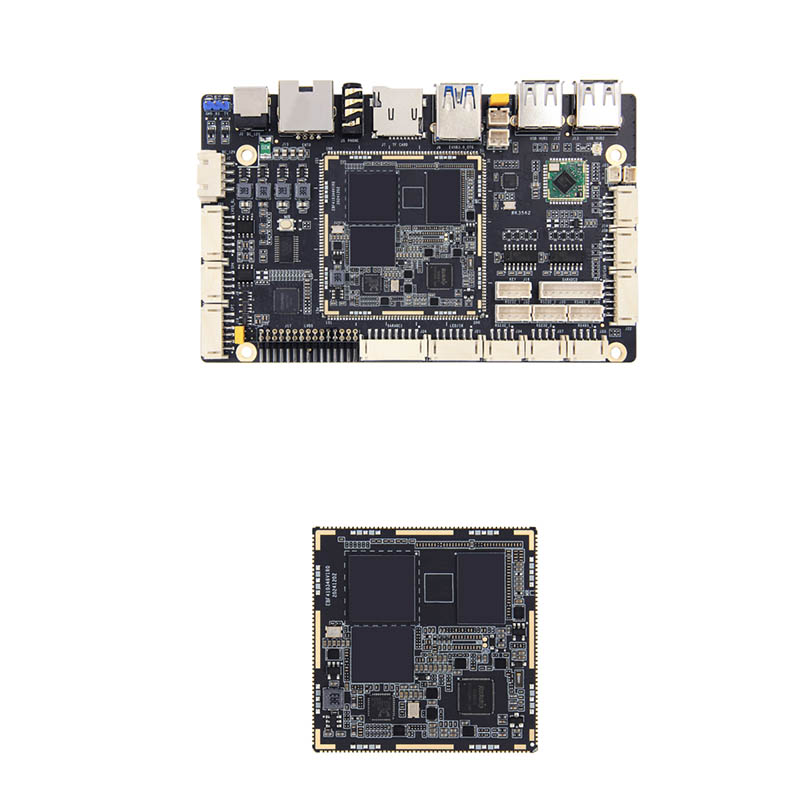

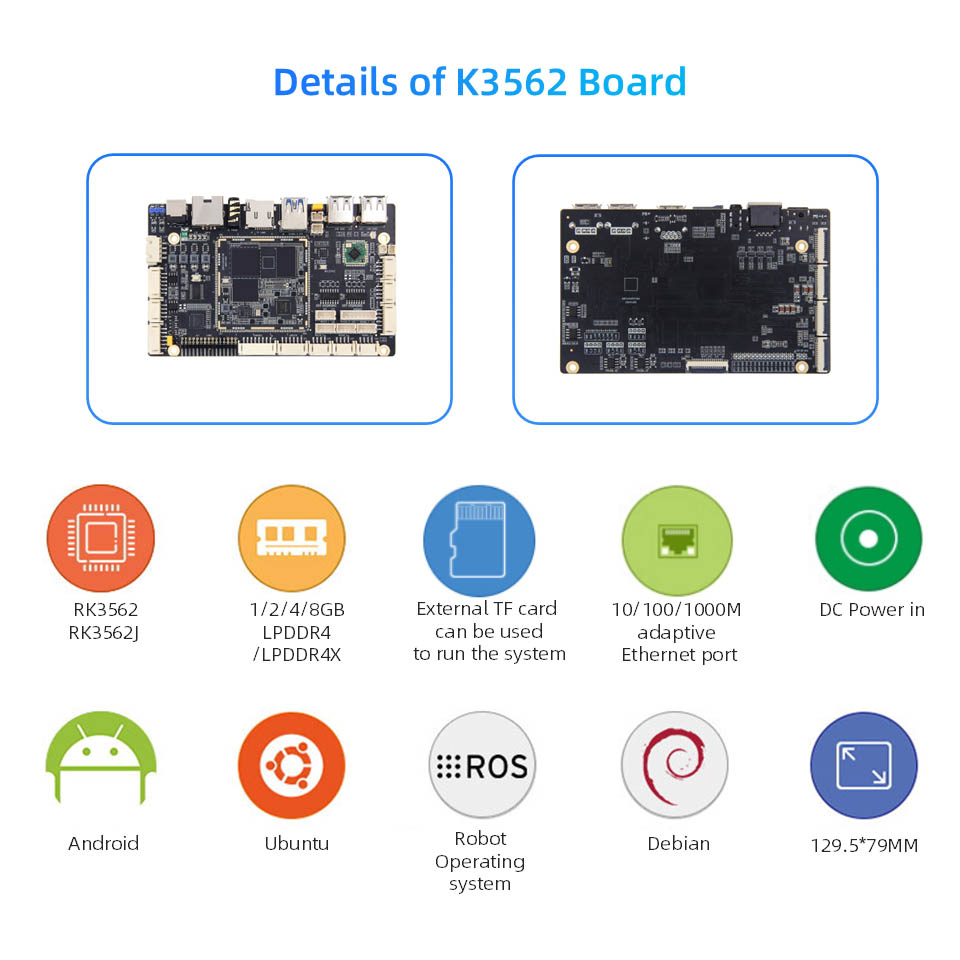

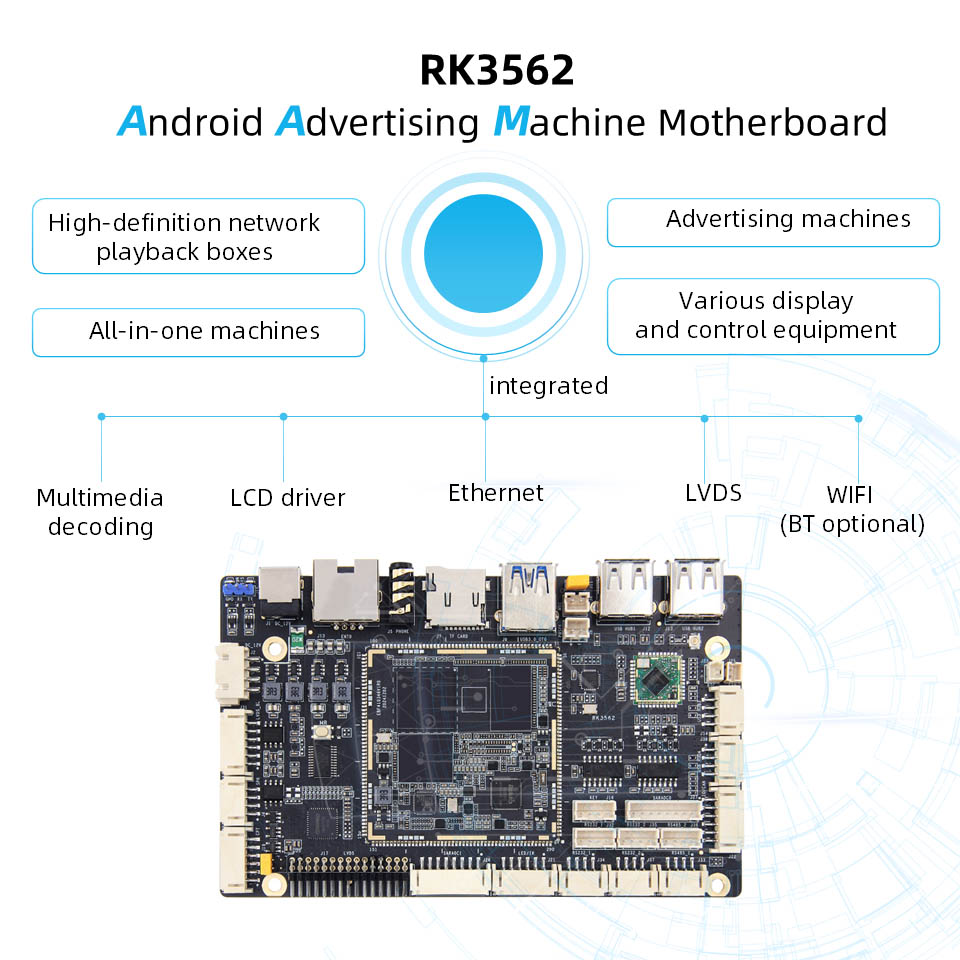

RK3562J Development Board

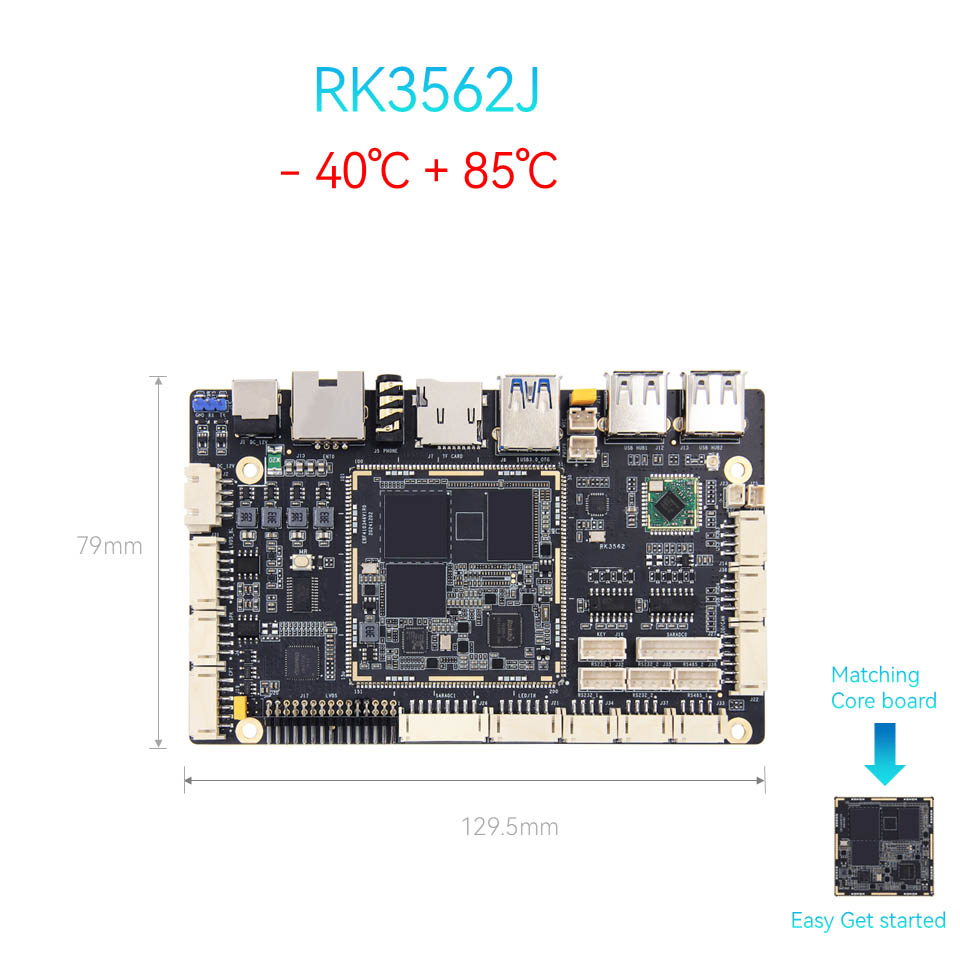

Ang ThinkCore Technology RK3562J Development Board ay gumagamit ng mga pang -industriya na grade chips, ay maaaring gumana nang matatag sa loob ng mahabang panahon sa isang saklaw ng temperatura ng operating na -40 ° C hanggang 85 ° C, matugunan ang mga pangangailangan ng mga komersyal na aplikasyon ng pagpapakita sa iba't ibang mga kumplikadong kapaligiran, tulad ng mga panlabas na advertising machine, mga kagamitan sa pagpapakita sa mga shopping mall at iba pang mga pampublikong lugar.

Mga pangunahing tampok:

High-Performance Soc: Rockchip RK3562J Quad-Core Cortex-A55 @ 1.8GHz, mainam para sa digital signage, matalinong tingian, at kontrol sa industriya.

● Rich Interfaces: suporta ng dual-display sa pamamagitan ng MIPI CSI/DSI + LVD, high-speed USB 3.0, at Wi-Fi 6 para sa ultra-low latency na koneksyon.

● Disenyo ng Open-Source: Buksan ang mapagkukunan na sumusuporta sa baseboard PCB source file, at SDK na ibinigay para sa mabilis na pagpapasadya.

● Gigabit Ethernet Port: Ang Gigabit Ethernet Port ay maaaring magbigay ng mahusay, matatag at nababaluktot na suporta sa network para sa mga komersyal na board ng display at iba pang kagamitan

● Komersyal na pagiging maaasahan ng komersyal: matatag na suporta sa Android/Linux, na naayon para sa 24/7 digital signage at mga aparato ng AIOiot Edge.

● Opisyal na suporta sa pangunahing mga imahe ng operating system: tulad ng Android, Debian, at Ubuntu, na maaaring mailapat sa higit sa 6 iba't ibang mga kapaligiran ng aplikasyon.

Bakit pipiliin tayo?

Open-sourced Hardware: Malayang baguhin ang baseboard-walang mga hadlang sa paglilisensya.

Teknikal na Suporta: Online na suporta sa teknikal upang makatulong na mapabilis ang pag -unlad at tulong para sa pagsasama ng OEM/ODM.

Epektibong Cost: Handa-sa-Deploy Solution na may mas mabilis na oras-sa-merkado kaysa sa mga kakumpitensya.

Mga Aplikasyon: Mga interactive na kios, mga manlalaro ng ad, live streaming box, komersyal na display all-in-one advertising, live broadcast machine

Mga parameter ng produkto:

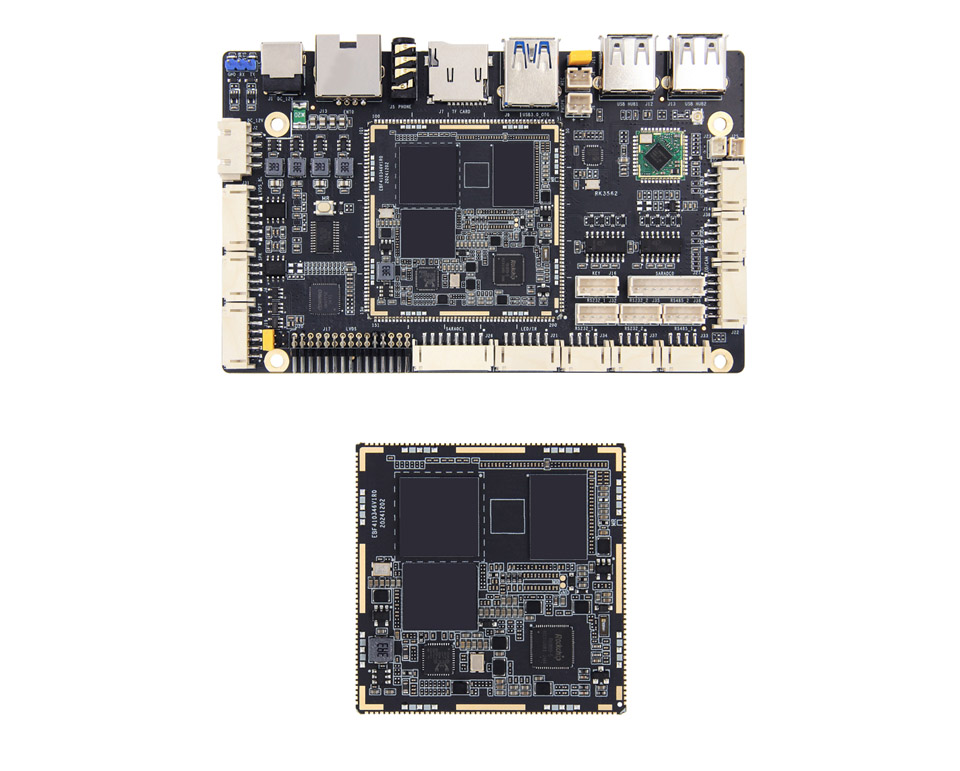

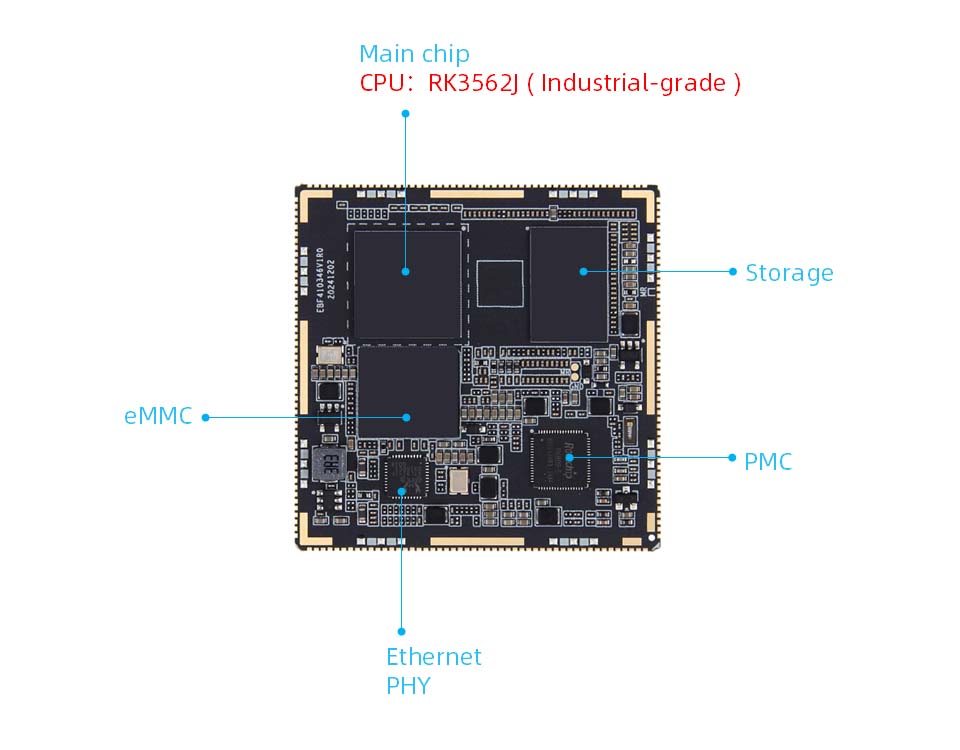

RK3562J Core Board Hardware Configur

● Pangunahing chip

Model: RK3562/RK3562J

CPU: quad-core Cortex-A53, hanggang sa 2.0GHz

GPU: Mali-G52

NPU: 1tops Computing Power (Industrial-Grade RK3562J WALANG NPU)

● memorya: 1/2/4/8GB, LPDDR4/4X (napapasadyang)

● Imbakan: 8/32/64/128GB, EMMC (napapasadyang)

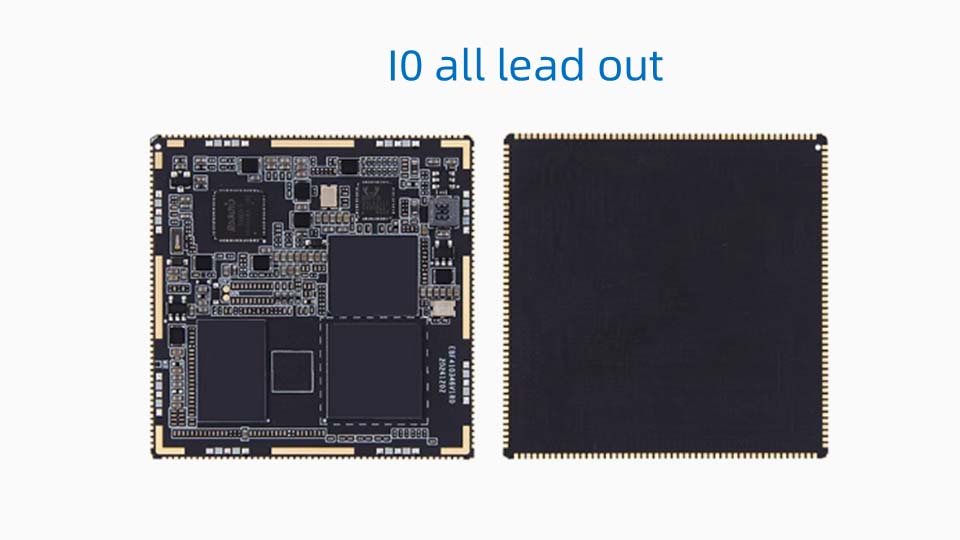

● Interface: interface ng stamp hole, 10 buong lead

● PCB: 8 layer, Black Immersion Gold Design

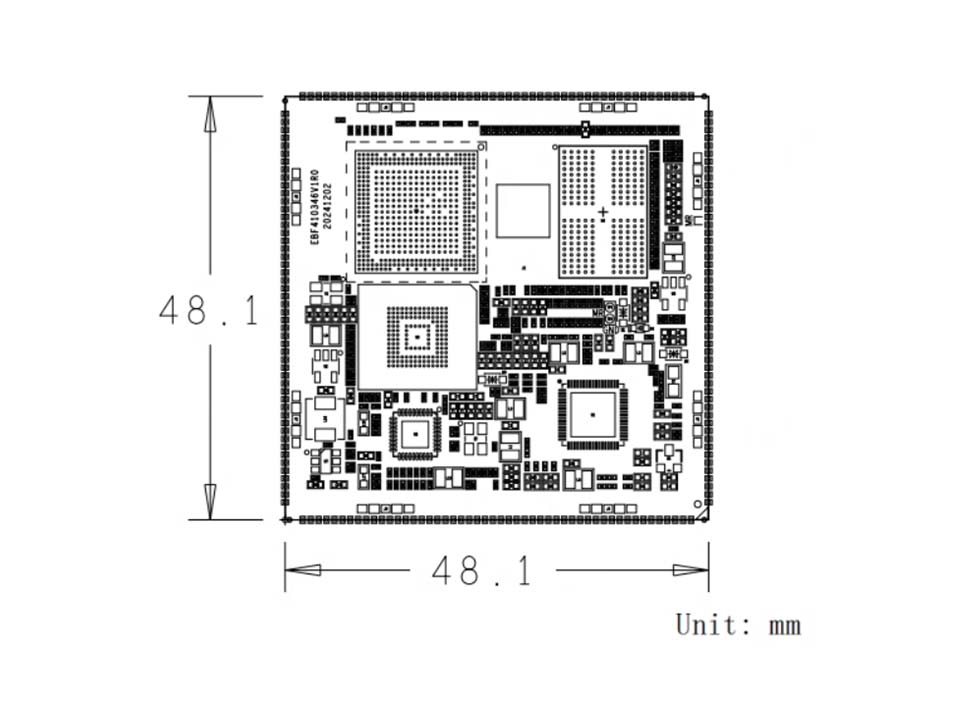

● Laki: 48.1*48.1mm

Signal pin

● IO: 86 GPIO pin, kabilang ang 1 kaugalian na orasan, 3 pindutan ng pin at 1 power control pin

● Port ng Network: 1 Gigabit Ethernet

● Serial port: 10

● 12c: 6

● SPI: 3

● Maaari: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● USB2.0 host: 1

● Camera: MIPICS12Lane*4

● SDMMC: 2

● SPK: 1

● Audio output: 1

● Mic: 1

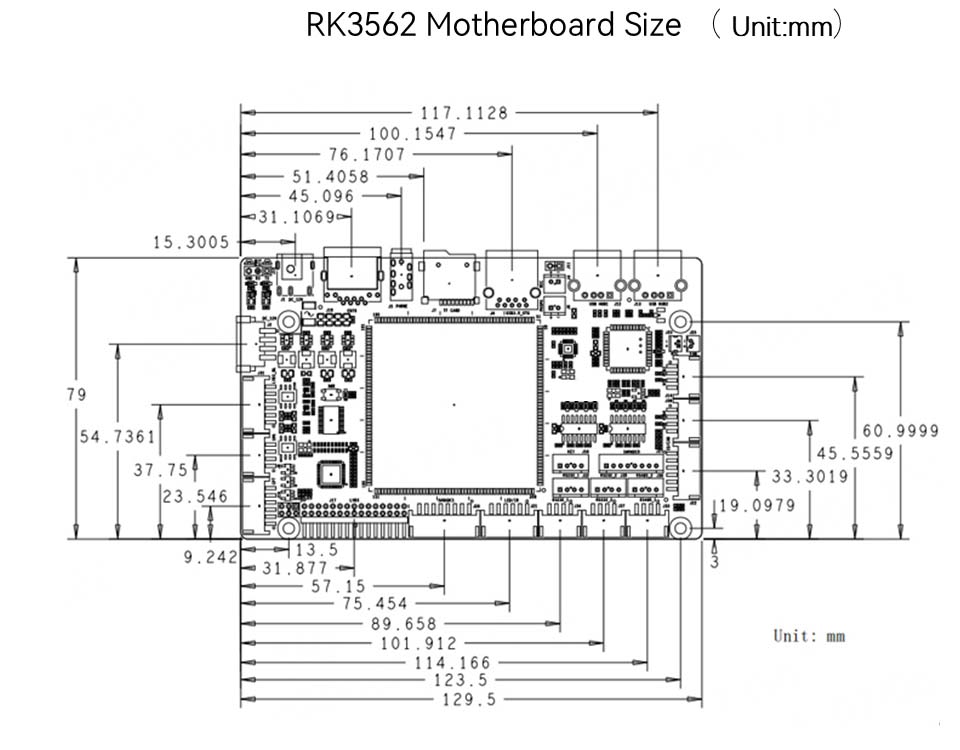

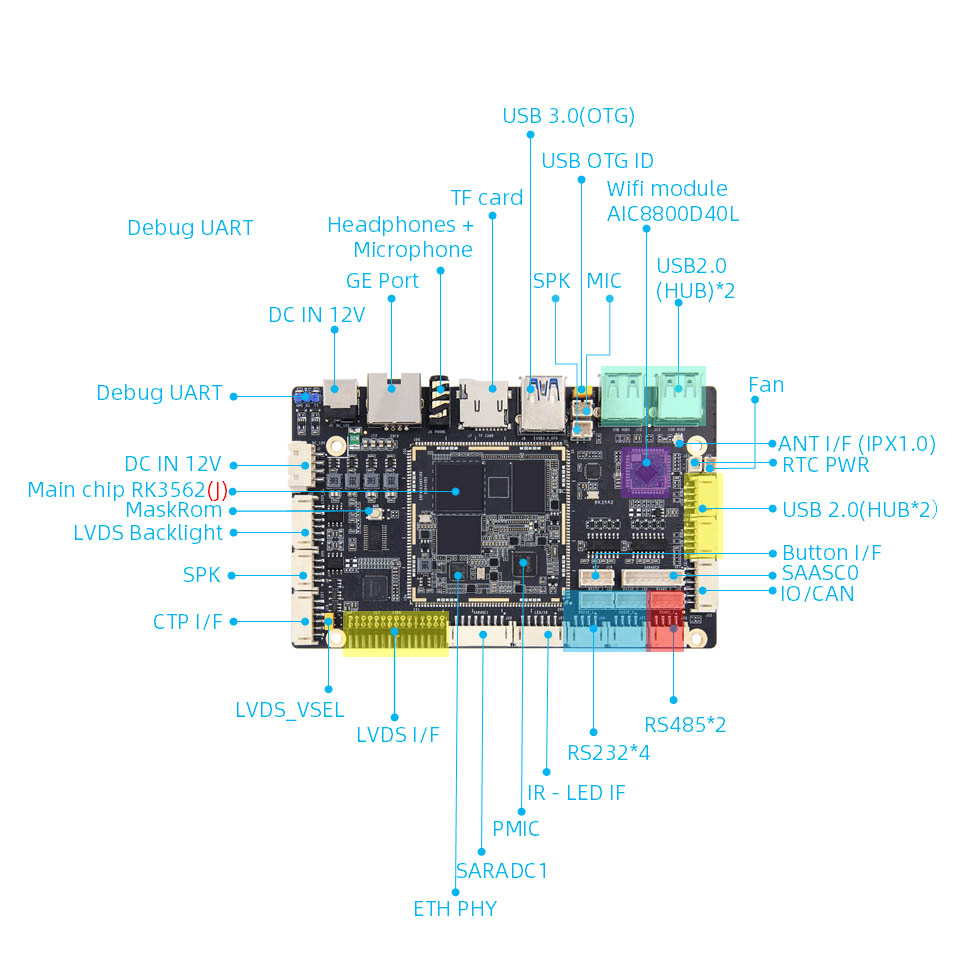

RK3562J Motherboard Hardware Configur

● Pangunahing chip:

Model: RK3562/RK3562JCPU: Quad-Core Cortex-A53, Pangunahing dalas hanggang sa 2.0GHzGPU: Mali-G52NPU: 1tops computing power (Industrial-grade RK3562J nang walang NPU)

● memorya: 1/2/4/8GB, LPDDR4/4X (napapasadyang)

● Imbakan: 8/32/64/128GB, EMMC (napapasadyang)

● Interface ng kuryente: DC 12V@2A DC input

● Ethernet: Gigabit Network Port*1, Sinusuportahan ang 10/100/1000Mbps Data Transmission Rate

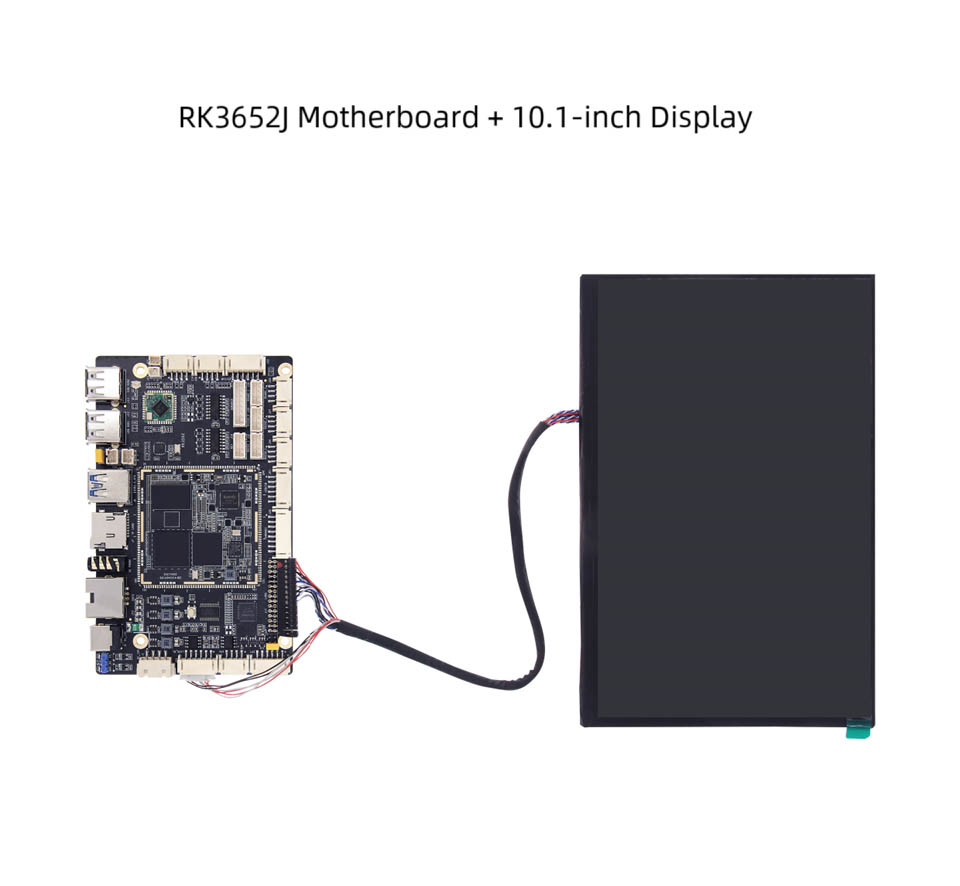

● lvds: 2*15pin LVDS screen interface*1

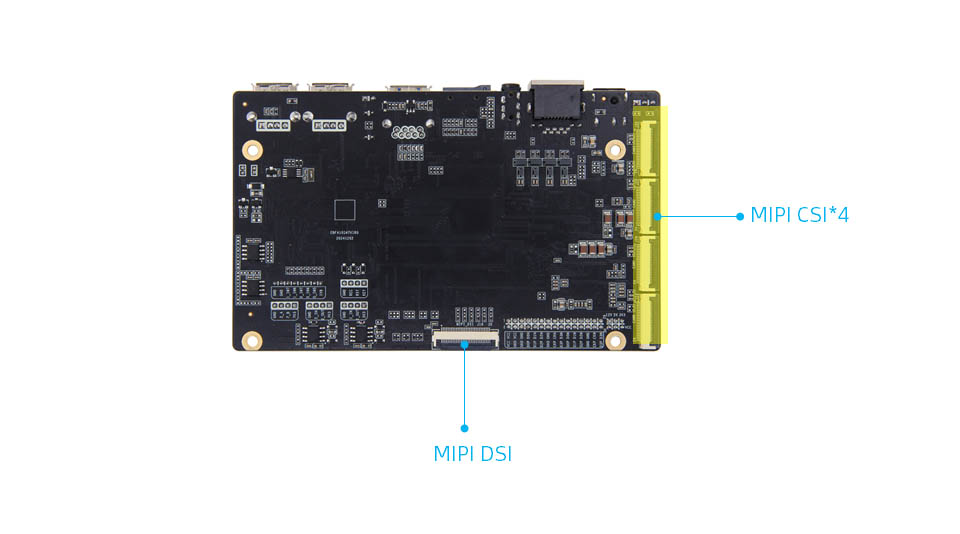

● MIPI-DSI: Ang interface ng screen ng MIPI*1, ang interface ng MIPIDSI at LVDS ay ginamit muli, at ang default ay upang kumonekta sa screen ng LVDS. Kung pipiliin mong kumonekta sa mipidsi, kailangan mong baguhin ang risistor

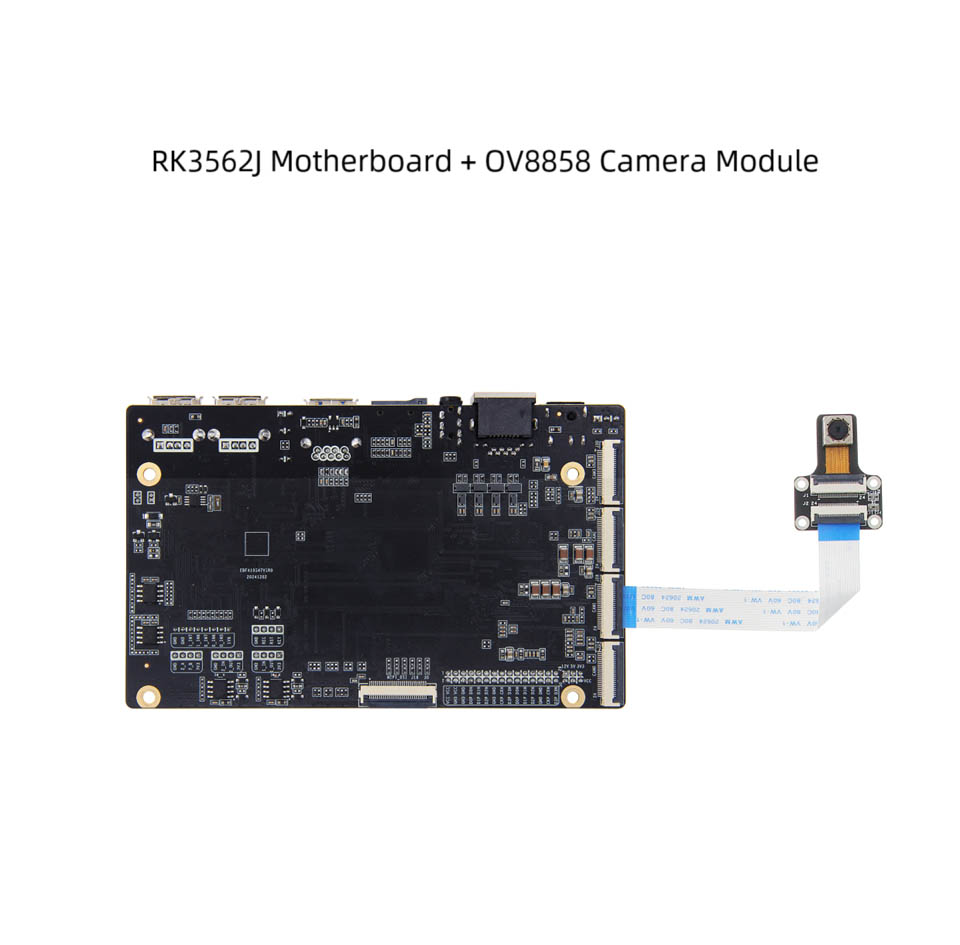

● MIPI-CSI: interface ng camera ng MIPI*4, maaaring mai-plug sa IMX415/OV8858 camera ng tindahan (ang default na kumbinasyon ay ang OV8858 camera)

● Capacitive touch screen: LVDS touch screen interface*1

● LCD Backlight: LVDS Backlight Interface*1

● Interface ng kuryente ng screen: interface ng pagpili ng boltahe ng LVDS*1

● USB2.0: USB Hub Interface*4

● USB3.0: USB OTG Interface*1, default ay mode ng aparato, ang mode ay maaaring mapili sa pamamagitan ng jumper cap

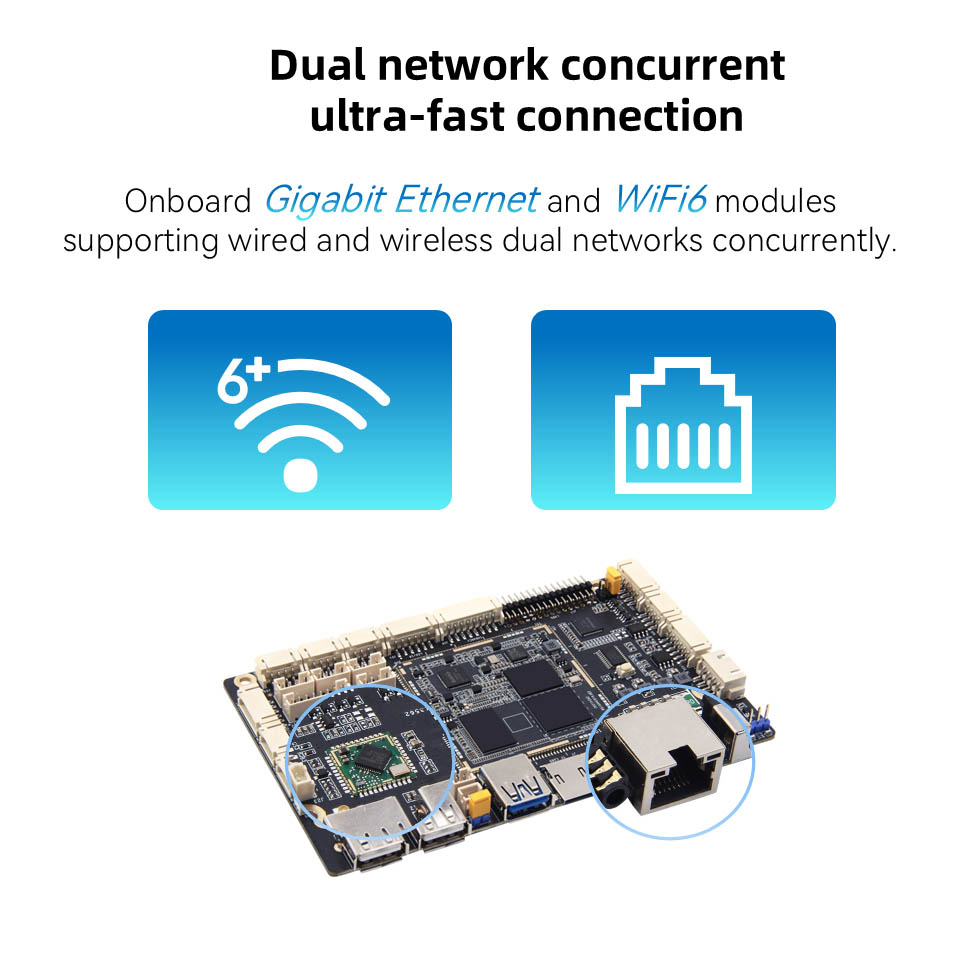

● WiFi: Onboard WiFi6 Module, Model: AIC8800D40L

● TF Card Holder: Suportahan ang Micro SD (TF) Card upang simulan ang system, hanggang sa 512GB
